Professionele Fabrikant van Diverse Soorten Ventilators
 |
| Plaats van herkomst: | Yixing, Jiangsu, China |
| Merknaam: | BK |
| Certificering: | ISO9001 / ISO14001/CE |
| Modelnummer: | BK6008 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | USD 1550-2400 per set |
| Verpakking Details: | houten geval |
| Levertijd: | 15 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 150 reeksen/maand |
| Naam: | Drie-lobe-wortelblazer | Materiaal: | Gegooid ijzer |
|---|---|---|---|
| Druk: | 10 kPa - 80 kPa | Kleur: | Aanpasbaar |
| havendia: | 125 (5“) | Versnelling: | 850 tot 1800 tpm |
| Gewicht: | 371-625 kg | Blower RPM: | 1500 |
| Toepassing: | Waterzuiveringsinstallatie | Installatietype:: | Horizontaal of Verticaal |
| Hoog licht: | 1800rpm de ventilator van de luchtwortel,80kpa de ventilator van de luchtwortel,de roterende ventilator van drie kwabwortels |
||

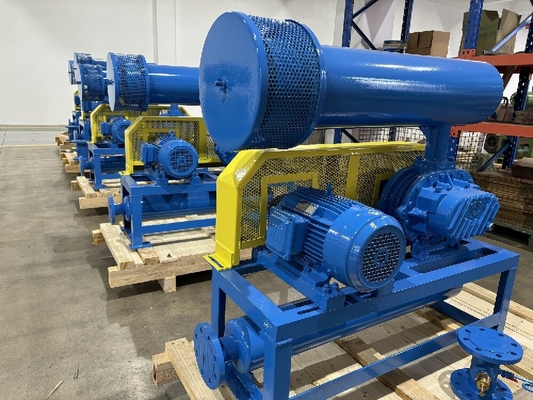

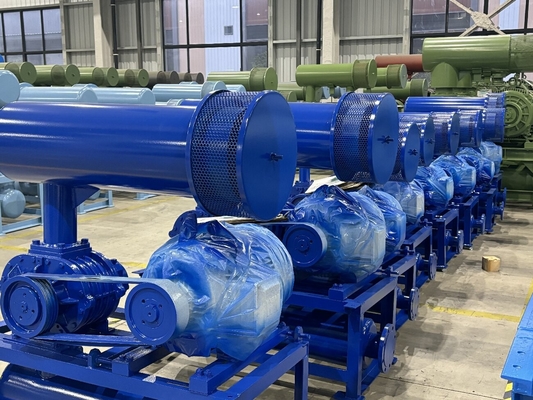

Positieve verplaatsing gietijzer wortelblazer voor asblazen in een centrale
1Compagniebrief.
Door middel van geavanceerde uit het buitenland ingevoerde productie- en testapparatuur, technologie en beheersmethode, door middel van
B-Tohin Machine (Jaingsu) Co.,Ltd. is toegewijd aan de productie van hoogwaardige
En het is onze oprechte wens dat we producten van hoge kwaliteit en goede service leveren.
2. Performance Parameters sheet van BK6008
| Model | BK6008 |
| Luchtcapaciteit | 7.96-20.63 m3/min |
| Afvoerdifferentialdruk | 10-80 KPA |
| Rotatiesnelheid | 850 tot 1800 tpm |
| Motortype | 3-22 kW 380/400/415/440V/220V, 3FAZES, 50/60HZ, frequentietype |
| Motormerk | Standaard: Siemens Beide of Wannan motor Siemens en ABB motor voor uw keuze |
| Typ van installatie | Standard: horizontaal type |
*Voor verschillende installatietypen en -materialen kunt u contact met ons opnemen.
Vervaardigingsnormen en -specificaties
De door de leverancier geleverde producten worden vervaardigd volgens de volgende normen:
1.1 JISB8341-1995 "Test- en inspectiemethode voor verplaatsingscompressoren"
1.2 JB/T8941.1-1999 "Voorwaarden voor wortelblazers voor algemene toepassing"
1.3 JB/T8941.2-1999 "Prestatietoetsmethode voor wortelblazers voor algemene toepassing"
1.4 GB/T 13306-91 GB/T 13306-91 "Naambord"
| Model | Port Dia (MM) | Versnelling | Inlaatluchtstroom (m)3/min) en asvermogen ((KW) | |||||||||||||||
| 0.1 kgf/cm2 | 0.2kgf/cm2 | 0.3 kgf/cm2 | 0.4 kgf/cm2 | 0.5 kgf/cm2 | 0.6 kgf/cm2 | 0.7 kgf/cm2 | 00,8 kgf/cm2 | |||||||||||
| 1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK4005 | 40 (1.5") |
1500 | 1.01 | 0.82 | 0.81 | 0.96 | 0.66 | 1.11 | 0.53 | 1.25 | 0.42 | 1.40 | ||||||
| 1650 | 1.16 | 0.90 | 0.96 | 1.06 | 0.81 | 1.22 | 0.68 | 1.38 | 0.57 | 1.54 | 0.53 | 1.80 | ||||||
| 1800 | 1.31 | 0.98 | 1.12 | 1.16 | 0.96 | 1.33 | 0.85 | 1.50 | 0.74 | 1.68 | 0.68 | 1.90 | ||||||
| 1900 | 1.42 | 1.04 | 1.20 | 1.22 | 1.11 | 1.40 | 1.05 | 1.59 | 0.93 | 1.77 | 0.73 | 1.95 | 0.73 | 2.14 | ||||
| 2150 | 1.65 | 1.17 | 1.45 | 1.38 | 1.30 | 1.59 | 1.17 | 1.80 | 1.06 | 2.00 | 0.96 | 2.21 | 0.87 | 2.42 | 0.78 | 2.63 | ||
| 2300 | 1.80 | 1.26 | 1.60 | 1.48 | 1.45 | 1.70 | 1.32 | 1.92 | 1.21 | 2.14 | 1.11 | 2.36 | 1.02 | 2.59 | 0.93 | 2.81 | ||
3. Afmetingstekening
11-15 kW
18.5-22 kW
30 kW
4. Pipeline tekening
5Voordelen
1) Het materiaal van de transmissie is 40Cr, dat wordt verwerkt door hoogfrequente afzuiging, vervaardigd door slijpversnellingen, met een nauwkeurigheid van 5 graden, en de levensduur bereikt 50.000 uur.De versnellingsbak en de buitenste dekking zijn van gietijzer en hebben voldoende stijfheid om de as onder maximale belasting in positie te houdenDe onderdelen van de tandwielbedekking zijn nauwkeurig verwerkt voor montage met de lagers.
2) Het is flexibel te monteren wegens dezelfde structuur in inlaat en uitlaat.
3) Het heeft een meer redelijke lagerstructuur, waardoor de levensduur van het lager kan worden verlengd.
4) Het is een laag geluids-, trillings- en energieverbruik.
6. Accessoires
Verlichtingsklep
Wanneer het systeem niet normaal werkt en de weerstand hoger is dan de nominale waarde, wordt dede drukverlichtingsklep opent om de lucht uit de drukverlichtingsklep te ontlasten om te voorkomen dat de blazer en de motor overbelast raken.
Controleventiel
De klep is gemaakt van gietijzer. De klep is voorzien van een klep die de klep van de klep kan afzetten en de klep kan worden afgesloten.
