Plaats van herkomst: | CHINA |
Merknaam: | BK |
Certificering: | ISO9001/ISO14001/CE |
Modelnummer: | BK5006 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | Negotiation |
Verpakking Details: | De uitvoer standaard houten geval |
Levertijd: | 5 tot 20 werkdagen, hangt in bestelling af bedrag en specificatie |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 100 Reeksen per Maand |
Name: | Three lobe Roots Blower | Type: | Positive Displacement, Roots Type, air conveying |
---|---|---|---|
Air capacity: | 3.18-12.14m3/min | Discharge differential pressure: | 10-80KPA |
Motor power: | 2.2-18.5KW | Discharge bore: | DN100 (4”) |
Cooling type: | Air | Application:: | Aeration, backwashing, pneumatic conveying, applied for water treatment, cement, pipe clearing, power plant, etc. |
Blower RPM: | 2000 | Voltage&Frequency: | 380/400/415/440V, 3PHASES, 50/60HZ |
Colour: | Customized colour | Installation type:: | horizontal or vertical |
Hoog licht: | 70kpa roterende kwabventilators,10kpa roterende kwabventilators,het pneumatische vervoeren roterende kwabventilators |
10KPA - 70KPA Drie-loppige wortelblazer, gebruikt voor waterbehandeling en pneumatisch vervoer
Over BK.
BK Roots Blower is een soort product dat is ontworpen en vervaardigd volgens geavanceerde technologie en kwaliteitscontroleprocedures.Dit type blazer is voorzien van een eenvoudige constructie en een hoge volumetrische efficiëntie.
Specificaties:
Model |
BK5006 |
Luchtcapaciteit |
3.18-12.14m3/min |
Afvoerdifferentialdruk |
10 tot 70 KPA |
Rotatiesnelheid |
850 tot 2000 t/min |
Motortype |
2.2 kW-18.5 kW 380/400/415/440V, 3FASES, 50/60HZ |
Motormerk |
Standaard: Siemens Beide of Wannan motor Siemens en ABB motor voor uw keuze |
Typ van installatie |
Standard: horizontaal type. Verticaal type beschikbaar voor uw keuze |
N.W. van blazer zonder motor |
20 kg |
Verpakkingsgrootte Ongeveer. |
1.5*1,05*1,75m (lengte*breedte*hoogte) |
Kenmerken:
1. Helicale tijdelijke tandwielen voor een soepele werking
2Compact, flexibel in de installatie geeft gebruikers meer keuze.
3- Integratie van de schroef en van de as om tekortkomingen van de gespleten structuur te voorkomen
4- Neem geïmporteerde olieverzegelingen aan die gemaakt zijn van fluorrubber met een perfecte slijtvastheid en hoge temperatuurbestandheid.
5- lage geluidsdruk, lage trillingen en energieverbruik
Parameterblad
Model | Port Dia (MM) | Versnelling | Inlaatluchtstroom (m3/min) en asvermogen ((KW) | |||||||||||||||
0.1 kgf/cm2 | 0.2kgf/cm2 | 0.3 kgf/cm2 | 0.4 kgf/cm2 | 0.5 kgf/cm2 | 0.6 kgf/cm2 | 0.7 kgf/cm2 | 00,8 kgf/cm2 | |||||||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5006 | 100 (4") | 850 | 4.60 | 1.48 | 4.19 | 2.49 | 3.87 | 3.77 | 3.61 | 4.33 | 3.38 | 5.32 | 3.18 | 6.31 | ||||
1000 | 5.58 | 1.74 | 5.17 | 2.92 | 4.86 | 4.43 | 4.60 | 5.09 | 4.37 | 6.26 | 4.16 | 7.43 | ||||||
1150 | 6.56 | 2.00 | 6.16 | 3.36 | 5.84 | 5.10 | 5.58 | 5.85 | 5.35 | 7.20 | 5.15 | 8.54 | 4.95 | 9.64 | ||||
1250 | 7.22 | 2.18 | 6.81 | 3.65 | 6.50 | 5.54 | 6.23 | 6.36 | 6.01 | 7.82 | 5.80 | 9.28 | 5.61 | 10.48 | 5.21 | 11.84 | ||
1350 | 7.87 | 2.35 | 7.47 | 3.95 | 7.15 | 5.98 | 6.89 | 6.87 | 6.66 | 8.45 | 6.46 | 10.03 | 6.26 | 11.31 | 5.88 | 12.79 | ||
1500 | 8.86 | 2.61 | 8.45 | 4.39 | 8.14 | 6.65 | 7.87 | 7.63 | 7.64 | 9.39 | 7.44 | 11.14 | 7.24 | 12.57 | 6.88 | 14.21 | ||
1600 | 9.51 | 2.79 | 9.11 | 4.68 | 8.79 | 7.09 | 8.53 | 8.14 | 8.30 | 10.01 | 8.10 | 11.88 | 7.90 | 13.41 | 7.56 | 15.16 | ||
1750 | 10.50 | 3.05 | 10.09 | 5.12 | 9.78 | 7.76 | 9.51 | 8.91 | 9.28 | 10.95 | 9.08 | 13.00 | 8.88 | 14.67 | 8.56 | 16.58 | ||
1850 | 11.15 | 3.22 | 10.75 | 5.41 | 10.43 | 8.20 | 10.17 | 9.42 | 9.94 | 11.58 | 9.74 | 13.74 | 9.54 | 15.50 | 9.23 | 17.52 | ||
2000 | 12.14 | 3.48 | 11.73 | 5.85 | 11.41 | 8.86 | 11.15 | 10.18 | 10.92 | 12.52 | 10.72 | 14.85 | 10.52 | 16.76 | 10.24 | 18.96 |
Structuur van het hoofdstuk van de blazer
- Nee, dat is niet waar. |
Deelnaam |
Qty. |
|
- Nee, dat is niet waar. |
Deelnaam |
Qty. |
|
- Nee, dat is niet waar. |
Deelnaam |
Qty. |
1 |
Voeten |
2 |
|
9 |
Links uiteindelijk deksel |
1 |
|
17 |
Olie tank |
1 |
2 |
Hexagonale bouten |
4 |
|
10 |
Ronde pin |
4 |
|
18 |
Vervaardiging |
2 |
3 |
stofdichtheid |
1 |
|
11 |
Hoesjes |
1 |
|
19 |
Sleutel |
2 |
4 |
Vervoermotor |
1 |
|
12 |
Oliezegel |
4 |
|
20 |
Axial sleeve |
2 |
5 |
Lagers |
2 |
|
13 |
Hoofdstuk rechts |
1 |
|
21 |
Lagers |
2 |
6 |
met een vermogen van niet meer dan 10 kW |
2 |
|
14 |
Bolt |
16 |
|
22 |
Lagers |
2 |
7 |
Stofbeker |
1 |
|
15 |
Ademhaling |
1 |
|
23 |
Verstelbaar pad |
verscheidene |
8 |
Vette tepel |
2 |
|
16 |
Bolt |
8 |
|
24 |
Magnetische moer |
1 |
Montage tekening van het pakket van de blazer

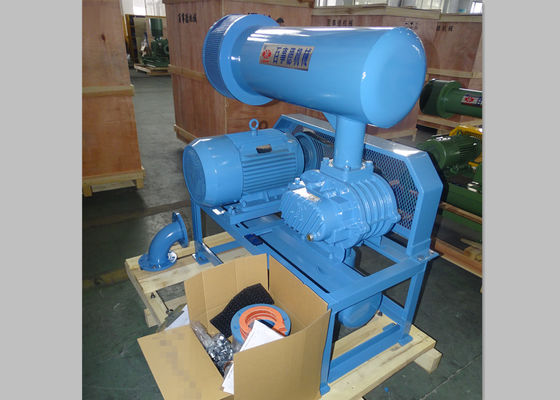

Standaardtoevoer van het toepassingsgebied
1. hoofdarm van de blazer
2. drukverlagend klep
3. controleventiel
4. inlaatdemper ((met luchtfilter)
5. afsluitingsdemper
6. openbaar terrein (met gordelbedekking)
7. rubberen flexibele verbinding en schokkussing
8. motorrijtuigen
9. drukmeter
10. gordel
11. bouten en moeren en andere verbindingsdelen
12. elektromotor
