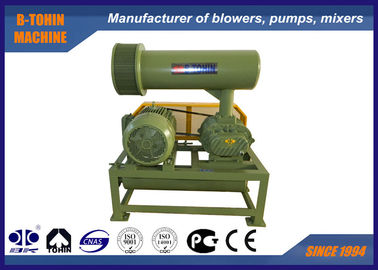

Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling

Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling

  • Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling
  • Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling
  • Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling
  • Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling
Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling
Productdetails:
Plaats van herkomst: China
Merknaam: BK
Certificering: ISO9001/ISO14001/CE
Modelnummer: BK6005
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiation
Verpakking Details: de uitvoer standaard houten geval
Levertijd: 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af
Betalingscondities: L / C, T / T
Levering vermogen: 100 sets per maand
Contact
Gedetailleerde productomschrijving
Luchtcapaciteit: 4.58-12.74m3/min Lossings differentiële druk: 10-80kpa
Motormacht: 2.2-22KW De lossing droeg: DN80 (3“)
koeltype: Lucht Toepassing:: Verluchting, het polijsten, pneumatisch vervoeren, toegepast voor waterbehandeling, cement, pijpophe
Lager: NSK, SKF-foroption Kleur: standaardral6011, of aangepast
Hoog licht:

ventilator van de hoge druk de roterende kwab

,

roterende de wortelsventilator van de kwabhoge druk

,

Ventilator van de hoge drukwortels van NSK de Dragende



Verluchting Drie de Ventilator van Kwabwortels, Roterende Ventilator, 10KPA - 80KPA, luchtventilator





Ongeveer BK



BK die de wortelsventilator is een soort product volgens de nationale normen wordt ontworpen en wordt vervaardigd.

Deze die typeventilator wordt wijd in de behandeling van het rioleringswater als areator wordt gebruikt toegepast.





Specificaties:



Model

BK6005

Luchtcapaciteit

3.84-12.74m3/min

Lossings differentiële druk

10-50KPA

Roterende snelheid

850-1800rpm

Motortype

2.2KW-22KW

380/400/415/440V, 3PHASES, 50/60HZ

Motormerk

Norm: Siemens Beide of Wannan-motor

De motor van Siemens en ABB-voor uw optie

Installatietype

Norm: horizontaal type.



Verticaal type beschikbaar voor uw optie

N.W. van ventilator zonder motor

241 kg

Verpakkingsgrootte ong.

1.5*1.05*1.75m (length*width*height)





Eigenschappen:

1. De spiraalvormige toestellen van de typetiming voor vlotte verrichting

2. Compact, geeft de flexibiliteit in installatie gebruikers meer keuzen.

3. Integrale structuur van drijvende kracht en schacht om tekortkomingen van de gespleten structuur te vermijden

4. SKF-de olieverbindingen van fluororubber worden gemaakt met goede slijtageweerstand en weerstand die op hoge temperatuur is geïnstalleerd.

5. Lage trilling en klein energieverbruik.





Parameterblad

Model Haven Dia
(MM.)
Snelheid Inhamcapaciteit (m3/min) en schachtmacht (kW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW
BK6005 80 (3“) 850 5.44 1.69 4.97 3.01 4.63 3.98 4.33 4.97
1000 6.59 1.99 6.13 3.54 5.78 4.69 5.48 5.85
1150 7.74 2.29 7.28 4.08 6.93 5.39 6.63 6.72
1250 8.51 2.49 8.05 4.43 7.70 5.86 7.40 7.31
1400 9.66 2.79 9.20 4.96 8.86 6.56 8.56 8.19
1500 10.43 2.98 9.97 5.32 9.63 7.03 9.33 8.77
1650 11.59 3.28 11.12 5.85 10.78 7.73 10.48 9.65
1800 12.74 3.58 12.28 6.38 11.93 8.44 11.63 10.53



Model Haven Dia
(MM.)
Snelheid Inhamcapaciteit (m3/min) en schachtmacht (kW)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW
BK6005 80 (3“) 850 4.07 6.12 3.84 7.28
1000 5.23 7.20 5.00 8.56 4.77 9.65 4.58 10.94
1150 6.38 8.28 6.15 9.84 5.93 11.09 5.74 12.59
1250 7.15 9.01 6.92 10.70 6.70 12.06 6.50 13.68
1400 8.30 10.09 8.07 11.98 7.85 13.51 7.66 15.32
1500 9.07 10.81 8.84 12.84 8.62 14.47 8.43 16.42
1650 10.23 11.89 9.99 14.12 9.77 15.92 9.58 18.06
1800 11.38 12.97 11.15 15.41 10.92 17.36 10.73 19





Structuur van ventilator hoofdlichaam


Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling 0





Nr.

Deelnaam

Qty.



Nr.

Deelnaam

Qty.



Nr.

Deelnaam

Qty.

1

Positie

2



9

Linkereindedekking

1



17

Olietank

1

2

Hexagon bout

4



10

Ronde speld

4



18

Toestel

2

3

Antidustverbinding

1



11

Omhulsel

1



19

Sleutel

2

4

Aandrijvingsdrijvende kracht

1



12

Olieverbinding

4



20

Askoker

2

5

Lager

2



13

Rechtereindedekking

1



21

Lager

2

6

Gedreven drijvende kracht

2



14

Bout

16



22

Lagerplaat

2

7

Stofkop

1



15

Ontluchter

1



23

Regelbaar stootkussen

verscheidene

8

Vetuitsteeksel

2



16

Bout

8



24

Magnetische noot

1





Het assembleren van tekening van ventilatorpakket



Kleine De Wortelsventilator van de Energieverbruikhoge druk het Pneumatische Vervoeren Luchtkoeling 1





Standaardlevering van werkingsgebied



1. ventilator hoofdlichaam

. druk 2 verlicht klep

3. controleklep

4. inhamgeluiddemper (met luchtfilter)

5. lossingsgeluiddemper

. openbare basis 6 (met riemdekking)

. rubber flexibel verbinding 7 en schokstootkussen

8. motorkatrol

9. drukpand

10. V-riem

11. bouten en noten en andere verbindingsdelen

12. elektrische motor
