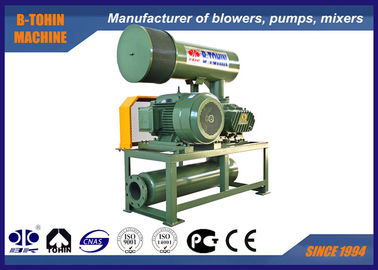

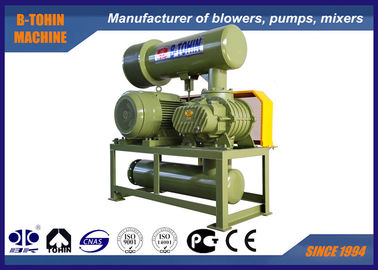

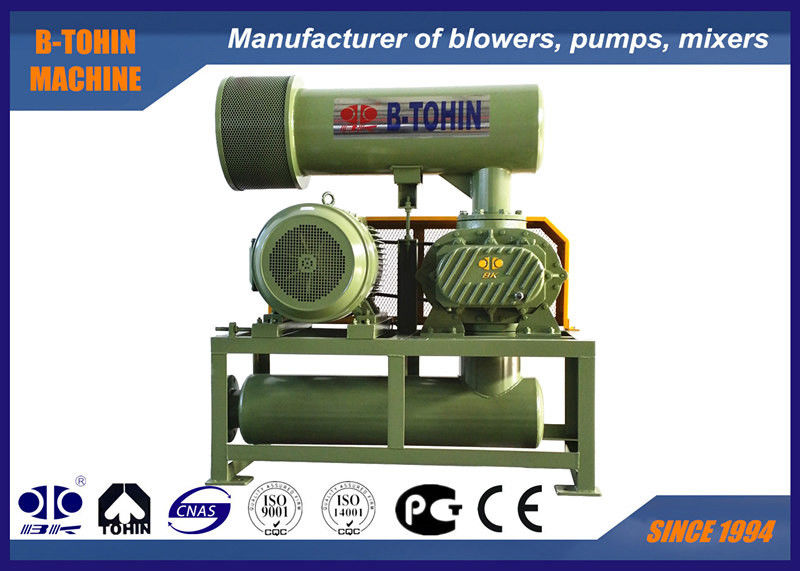

De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA

De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA

  • De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA
  • De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA
  • De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA
  • De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA
De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA
Productdetails:
Plaats van herkomst: China
Merknaam: BK
Certificering: ISO9001/ISO14001/CE
Modelnummer: BK7011
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiation
Verpakking Details: de uitvoer standaard houten geval
Levertijd: 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af
Betalingscondities: L / C, T / T
Levering vermogen: 100 sets per maand
Contact
Gedetailleerde productomschrijving
Luchtcapaciteit: 10.90-31.51m3/min Lossings differentiële druk: 10-70KPA
Motormacht: 5.5-45KW De lossing droeg: DN150 (6“)
Toepassing:: Verluchting, het polijsten, pneumatisch vervoeren, toegepast voor waterbehandeling, cementfabriek, e Hoofdmaterialen: gietijzer
Oorsprong van technologie: De V.S. Langs verbonden: Riem en katrol
Gekoeld: door de natuurlijke lucht
Hoog licht:

het type van hoge drukwortels luchtventilator

,

de kwabventilator van gietijzerwortels

,

10kpa de ventilator van de wortelskwab

De Wortelsventilator van de Gietijzerkwab, de Compressor van de Wortelslucht, Druk 10-70KPA



B-Tohin is een professionele fabrikant dat producerend de wortelsventilators van de gietijzerkwab.

En wij hebben onafhankelijke onderzoekafdeling om nieuwe producten volgens de speciale eis van cliënten te ontwerpen en te maken.





Specificaties:



Model

BK7011

Luchtcapaciteit

10.90-31.51m3/min

Lossings differentiële druk

10-70KPA

Roterende snelheid

700-1500rpm

Motortype

5.5KW-45KW

380/400/415/440V, 3PHASES, 50/60HZ, ook beschikbare frequentiemotor

Motormerk

Norm: Siemens Beide of Wannan-motor

De motor van Siemens en ABB-voor uw optie

Installatietype

Norm: horizontaal type.



Verticaal type beschikbaar voor uw optie

Kleur Aangepast, norm van RAL6011

N.W. van ventilator zonder motor

477 kg

Verpakkingsgrootte ong.

1.8*1.3*2.1m (length*width*height)





Eigenschappen:

1. De spiraalvormige toestellen van de typetiming voor vlotte verrichting

2. Compact, geeft de flexibiliteit in installatie gebruikers meer keuzen.

3. Integrale structuur van drijvende kracht, stabieler in machtstransmissie

4. Keur ingevoerde die olieverbindingen goed van fluororubber worden gemaakt, dat van betrouwbare slijtageweerstand en weerstand op hoge temperatuur is.

5. Kleine trilling en economisch energieverbruik.





Parameterblad

Model Haven Dia
(MM.)
Snelheid Inhamcapaciteit (m3/min) en schachtmacht (kW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW
BK7011 150 (6“) 700 13.57 3.77 12.67 6.60 11.97 8.98 11.41 11.87
850 16.93 4.57 16.03 8.01 15.34 10.90 14.78 14.41
1000 20.29 5.38 19.40 9.42 18.70 12.83 18.14 16.95
1150 23.66 6.19 22.76 10.84 22.07 14.75 21.50 19.50
1250 25.90 6.73 25.00 11.78 24.31 16.03 23.75 21.19
1400 29.26 7.53 28.37 13.19 27.67 17.96 27.11 23.73
1500 31.51 8.07 30.61 14.13 29.91 19.24 29.35 25.43



Model Haven Dia
(MM.)
Snelheid Inhamcapaciteit (m3/min) en schachtmacht (kW)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW
BK7011 150 (6“) 700 10.90 14.94
850 14.26 18.14 13.81 21.65
1000 17.63 21.35 17.18 25.47 16.75 27.14
1150 20.99 24.55 20.54 29.30 20.11 31.21
1250 23.23 26.68 22.78 31.84 22.36 33.92
1400 26.59 29.88 26.15 35.66 25.72 37.99
1500 28.84 32.02 28.39 38.21 27.96 40.70





Structuur van ventilator hoofdlichaam


De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA 0





Nr.

Deelnaam

Qty.



Nr.

Deelnaam

Qty.



Nr.

Deelnaam

Qty.

1

Positie

2



9

Linkereindedekking

1



17

Olietank

1

2

Hexagon bout

4



10

Ronde speld

4



18

Toestel

2

3

Antidustverbinding

1



11

Omhulsel

1



19

Sleutel

2

4

Aandrijvingsdrijvende kracht

1



12

Olieverbinding

4



20

Askoker

2

5

Het lager van het aandrijvingseind

2



13

Rechtereindedekking

1



21

Het lager van het toesteleind

2

6

Gedreven drijvende kracht

2



14

Bout

16



22

Lagerplaat

2

7

Stoflaken

1



15

Ontluchter

1



23

Regelbaar stootkussen

verscheidene

8

Vetuitsteeksel

2



16

Bout

8



24

Magnetische noot

1





Het assembleren van tekening van ventilatorpakket



De Kwabventilator van Gietijzerwortels, de Compressor van de Wortelslucht met Druk 10-70KPA 1





Standaardlevering van werkingsgebied



1. naakte schachtventilator

2. verlicht klep

3. de klep van de wafeltjecontrole (slank type)

4. inhamknalpot (met luchtfilter)

5. lossingsknalpot

. openbare basis 6 (met riemdekking)

. rubber flexibele verbinding 7 en schokbreker

8. motorkatrol

9. drukmeter

10. V-riem

11. bouten en noten en andere verbindingsdelen

12. elektrische 3 fasemotor



FAQ
1. Wat is de informatie zou moeten ik wanneer onderzoek verstrekken?
A: Luchtcapaciteit
B: Druk
C: Toepassing
D: Gebruiksmilieu (Temperatuur, luchtdruk)
E: Hebt u motor nodig?
Of andere specials u ons geeft zullen meer gewaardeerd zijn.

2. Wat is uw garantie?
Onze garantie is 12 maanden na ontving de wortelsventilator. Tijdens de garantieperiode, vervang kostenloos de beschadigde delen van last. Uit garantieperiode, om de de geschikte, hoogstaande technische diensten en vervangstukken van prijsconcessies te verlenen om ononderbroken veilige en hoogstaande materiaalverrichting te verzekeren.

3. Hoe lang is de levensduur van wortels ventilator?
In normaal gebruiksmilieu
Een Levensduur van ventilator is meer dan 10 jaar.
B de levensduur van Drijvende kracht is meer dan 60, 000 uren.
C de levensduur van lager is meer dan 50, 000 uren.
D de levensduur van toestel is meer dan 60, 000 uren.

4. Wat is uw termijnen van verpakking?
A: Over het algemeen, pakken wij onze goederen in Geval van het Berokings het Vrije Triplex in. Als u juridisch octrooi hebt geregistreerd, kunnen wij de goederen in uw gemerkte vakjes inpakken na het krijgen van uw autorisatiebrieven.

5. Hoe controleert uw fabriek productkwaliteit?
Wij hebben kwaliteitscontroleafdeling. Alvorens product te sturen, controleren wij elk product. Als er kwaliteitsprobleem is, zullen wij nieuwe veroorzaken.

6. Wat zijn uw betalingsvoorwaarden?
1. TT 30% ALS VOORUITBETALING EN TT 70% NA INSPECTIE ALVORENS TE VERSCHEPEN.
2.100% ONHERROEPELIJKE L/C BIJ STGHT.
