Plaats van herkomst: | China |
Merknaam: | BK |
Certificering: | ISO9001/ISO14001 |
Modelnummer: | Yu-EG200 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | de uitvoer standaard houten geval |
Levertijd: | 15 tot 30 werkdagen, hangt van ordebedrag en specificatie af |
Levering vermogen: | 20 sets per maand |
Capaciteit: | 20.64-45.47m3/min | Lossings differentiële druk: | 10-70KPA |
---|---|---|---|
Droeg Grootte: | DN200 (8“) | Koeltype: | Water |
Verbindingstype: | Gedreven riem | Riem en katrol: | Biogas, afvalgas, het explosieve middelgrote vervoeren |
Hoog licht: | aardgasventilator,Ventilator van de wortels de Roterende Kwab |

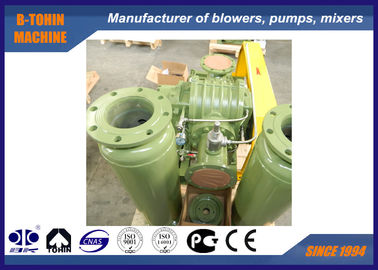

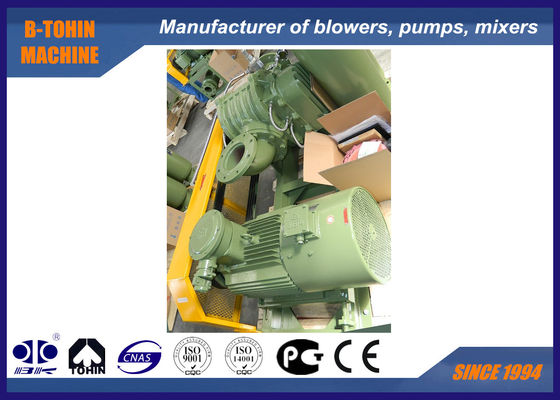

De roterende Biogasventilator, het afval en de brandbare gasventilator, wortels typen gasventilator
Ongeveer yu-B.V.
Sinds gevestigd, heeft B-Tohin geavanceerde technologie en materiaal, en ontwikkelde nieuwe producten constant ingevoerd. Gebaseerd op de ervaring van vele jaren in de industrie van de wortelsventilator, ontwikkelde B-Tohin een nieuw product: Yu-B.V. Wortelsventilator, die anticorrosieve deklaag PTFE van zijn binnente sterke intensiteitkant heeft. Het is toepasselijk om speciaal gas, zoals biogas, zuur gas, alkaligas en ander afvalgas te leveren.
Specificaties
Model |
Yu-EG200 |
Luchtcapaciteit |
20.64-45.47m3/min |
Lossings differentiële druk |
10-70KPA |
Roterende snelheid |
850-1400rpm |
Het koelen watervolume |
20 l/min. |
Motortype |
15-75KW 380/400/415/440V, 3PHASES, 50/60HZ, explosiebestendige typemotor |
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
Installatietype |
Norm: verticaal type |
N.W. van ventilator zonder motor |
850kg |
Verpakkingsgrootte ong. |
2.15*1.6*1.7m (length*width*height) |
Parameterblad
Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
Snelheid t/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-B.V. 200 |
200 (8“) | 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | |||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 |
Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
Snelheid t/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-B.V. 200 |
200 (8“) | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | |||||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | |||||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | |||||
1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 |
Materialenlijst
Nr. |
Deelnaam |
Qty. |
Materialen |
|
Nr. |
Deelnaam |
Qty. |
Materialen |
1 |
Cilinder |
1 |
HT200 |
|
17 |
Het gat van de penspeld |
4 |
|
2 |
Aandrijvingsendplate |
1 |
HT200 |
|
18 |
Toestelendplate |
1 |
HT200 |
3 |
Koelsysteem |
|
|
|
19 |
Vetpottenbakker |
2 |
45# |
4 |
Vetuitsteeksel |
4 |
koper |
|
20 |
Ronde noot |
2 |
45# |
5 |
Gasverbinding |
8 |
PTFE |
|
21 |
Olieverbinding |
2 |
FPM |
6 |
Olieverbinding |
4 |
FPM |
|
22 |
O-ring |
2 |
FPM |
7 |
Aandrijvingsdrijvende kracht |
1 |
QT500 |
|
23 |
Intern konisch tandwiel |
2 |
20CrMnTi |
8 |
O-ring |
8 |
FPM |
|
24 |
Klemnoot |
2 |
45# |
9 |
Olieverbinding |
1 |
FPM |
|
25 |
Juiste kraag |
2 |
45# |
10 |
Lager |
2 |
GCr15 |
|
26 |
De dekking van de olietank |
1 |
HT200 |
11 |
Sleutel |
1 |
45# |
|
27 |
Olie vlakke maat |
1 |
hars |
12 |
De dekking van de aandrijvingsdrijvende kracht |
1 |
45# |
|
28 |
De vlinderlente |
2 |
65Mn |
13 |
Sprongring |
2 |
65Mn |
|
29 |
Eindewasmachine |
2 |
Q235 |
14 |
Gedreven drijvende kracht |
|
QT500 |
|
30 |
Magnetismestop |
1 |
|
15 |
Gedreven drijvende krachtdekking |
1 |
45# |
|
31 |
Lager |
2 |
GCr15 |
16 |
O-ring |
2 |
FPM |
|
32 |
Schachtkoker |
4 |
45# |

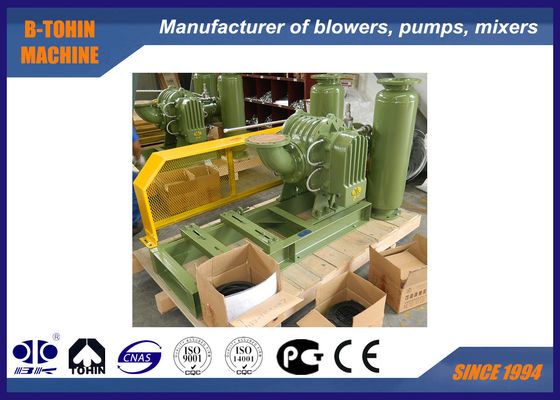

Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. de vacuümdruk verlicht klep
3. controleklep
4. de knalpot van de roestvrij staalinham (met filter)
5. de knalpot van de roestvrij staallossing
6. openbare basis (met riemdekking)
7. roestvrij staal flexibel verbinding en schokstootkussen
8. katrol
9. drukmeter
10. riem
11. bouten en noten en andere verbindingsdelen
12. motor
