Plaats van herkomst: | China |
Merknaam: | BK |
Certificering: | ISO9001/ISO14001/CE |
Modelnummer: | BKW8024 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiation |
Verpakking Details: | de uitvoer standaard houten geval |
Levertijd: | 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 50 sets per maand |
Naam: | Ventilator van de wortels de Roterende Kwab | Type: | Het positieve Type van Verplaatsingswortels, drie kwabben |
---|---|---|---|
Luchtcapaciteit: | 22.74-66.05m3/min | Lossings differentiële druk: | 60-80KPA |
Motormacht: | 45-132W | De lossing droeg: | DN250 (10“) |
Gedreven Type: | gedreven motor, verbonden door riem en katrol | Installatietype: | horizontaal, ook beschikbare verticaal |
Hoog licht: | roterende positieve ventilator,roterende kwabventilator |

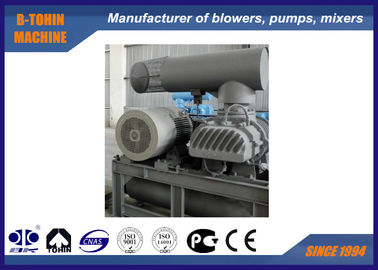

Roterende de Kwabventilator van Gietijzerwortels, de kwabventilator van capaciteits3600m3/hour wortels
De wortelsventilator is een soort volumetrische ventilator waarvan luchtcapaciteit en de revolutie een deel heeft gevormd. Elke omwenteling van de drie-kwab type ventilator vereist drie keer van lucht suction& lossing van twee-kwabben. Vergeleken bij twee-kwab type ventilator, heeft de ventilator van drie kwabwortels de kenmerken van lage luchttrilling en stabielere verrichting.
Het heeft twee kwabben op de twee parallelle lagers. Er zijn kleine uiterst kleine ruimten tussen kwabben, elliptisch omhulsel evenals elke kwab. hij eenvormige de snelheidsomwenteling van kwabben bij tegenovergestelde richtingen maakt de bepaalde die hoeveelheidslucht door insluiten en kwabben vervoerd de zuigingskant aan de lossingskant vormen wordt omcirkeld.
Specificaties
Model | BKW8024 |
Luchtcapaciteit | 22.74-66.05m3/min |
Lossings differentiële druk | 60-80KPA |
Roterende snelheid | 700-1500rpm |
Het koelen watervolume | 20 l/min. |
Motortype | 45-132KW |
Motormerk | Norm: Siemens Beide of Wannan-motor |
Installatietype | Norm: horizontaal type. |
N.W. van ventilator zonder motor | 1160kg |
Verpakkingsgrootte ong. | 2.28*1.51*2.45m (L*W*H) |
Eigenschappen
1. Rotorkrommen beter voor energie - besparing 15 aan 25%
2.BKW de wortelsventilator heeft goede het verzegelen prestaties door fluoro rubber verzegelend materiaal te gebruiken.
3. De toestelnauwkeurigheid is de vijfde klasse, en die de belangrijkste delen zijn NC voor het verzekeren van het vlotte lopen machinaal wordt bewerkt.
4.Low trilling toe te schrijven aan nauwkeurig dynamisch saldo.
de 5.The vervoerde lucht is schoon en vrij van olie of stof.
Parameterblad
Model | Snelheid | Inhamcapaciteit (m3/min) en schachtmacht (kW) | Het koelen Water | |||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | ||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
t/min | m3/min | KW | m3/min | KW | m3/min | KW | L/min. | |
BKW8024 | 700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
850 | 31.76 | 47.48 | 30.65 | 55.06 | ||||
1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73.70 | ||
1150 | 47.59 | 64.24 | 46.48 | 74.50 | 45.58 | 84.76 | ||
1250 | 52.86 | 69.82 | 51.75 | 80.98 | 50.86 | 92.13 | ||
1400 | 60.77 | 78.20 | 59.67 | 90.69 | 58.77 | 103.19 | ||
1500 | 66.05 | 83.78 | 64.94 | 97.17 | 64.05 | 110.56 |
Structuur van ventilator hoofdlichaam
Stroomrichting van koelwater
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. inhamknalpot (met luchtfilter)
3. afzetknalpot
4. verlicht klep
5. controleklep
6. flexibele verbinding
7. drukpand
8. ventilatorkatrol en motorkatrol
9. V-riem
10. riemdekking
11. openbare basis
12. motor
