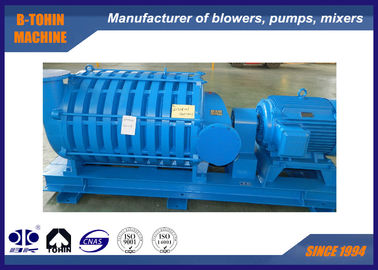

De Meertrappige Centrifugaalventilator van de rioleringsterugslag met aluminiumdrijvende kracht, druk 80KPA

Afvalwaterterugspoeling Meertraps Centrifugaal Blower, aluminium waaier, druk 80KPA

D serie meertraps centrifugaal blower kan worden gebruikt voor het transporteren van lucht, steenkoolgas en chemisch gas, het wordt gekenmerkt door minder lawaai, kleine trillingen, hoog

rendement, soepel draaien, eenvoudige installatie en onderhoud.

Werkingsprincipe

Tijdens de rotatie van de waaier, door het effect van roterende centrifugaalkracht en werkende ronde diffusorstroom, wordt de snelheid van de

gas verhoogd, en zet dan de snelheid energie om in drukenergie. Meertraps centrifugaal blower heeft verschillende groepen waaiers op zijn

hoofdas, lucht wordt samengeperst door de meerdere groepen waaier geleidelijk.

Specificaties

Belangrijkste kenmerken

1,Laag geluidsniveau: er is geen mechanische wrijving tijdens de luchtblaasbewerking en een redelijk bladprofiel wordt gebruikt om het geluid te minimaliseren.

2,Kleine trillingen: de geoptimaliseerde waaier vermindert de axiale kracht tot een minimum, zodat de hele machine soepel kan draaien.

3,Niet-mechanische wrijvingsmachines: er is geen versnelling vereist. De blower rotor wordt ondersteund door twee lagers aan de voor- en achterkant. Tijdens de werking is er geen mechanische wrijving tussen onderdelen behalve de lagers, waardoor geluid veroorzaakt door mechanische wrijving wordt vermeden, waardoor de langste levensduur van de blower wordt gegarandeerd.

4,Handige aanpassing van de luchtstroom: het aanpassingsbereik van de luchtstroom van de blower is 50% ~ 100%, die wordt aangepast door de vlinderklep bij de inlaat te bedienen.

5,Olievrije machines: er wordt geen olie en gas gegenereerd tijdens het drukproces van de blower, om ervoor te zorgen dat de beluchter niet wordt gecorrodeerd en de levensduur van het beluchtingssysteem te verbeteren.

6,Waterkoeling wordt gebruikt voor het achterlager, wat de levensduur verlengt.

7,Geavanceerde technologie toegepast voor de rotor voor het bereiken van hoge sterkte en lange levensduur.

Kenmerken

1. laag geluidsniveau. Het is bewerkt met geavanceerde CNC-bewerkingscentra, soepel werkend met lage trillingen, wat een laag geluidsniveau produceert.

2. goede behandeling in afdichting, geen mediumlekkage uit de blowerbehuizing.

3. energiebesparend en van hoge kwaliteit, lange levensduur.

4. capaciteit is gemakkelijk aan te passen. Wanneer de druk is ingesteld, kan de capaciteit groter of kleiner zijn om te voldoen aan de eisen van verschillende werkomstandigheden.

5. lager wordt gesmeerd met smeerolie, geen vet, wat een lange levensduur garandeert.

6. waaier heeft betrouwbare prestaties door het gebruik van aluminium materialen en een strenge balanstest.

Structuur van de blower-hoofdbehuizing

Montagetekening van blowerpakket

Standaard levering van omvang

1. Blower-hoofdbehuizing

2. Inlaatdemper (met luchtfilter)

3. Openbare basis voor motor en blower (inclusief koppelingsdeksel)

4. Handmatige vlinderklep voor inlaat

5. Motor

6. Manometer

7. Montageschroeven en verbindingsaccessoires

8. Terugslagklep
