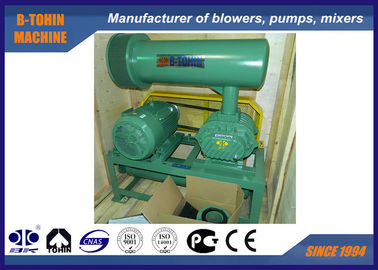

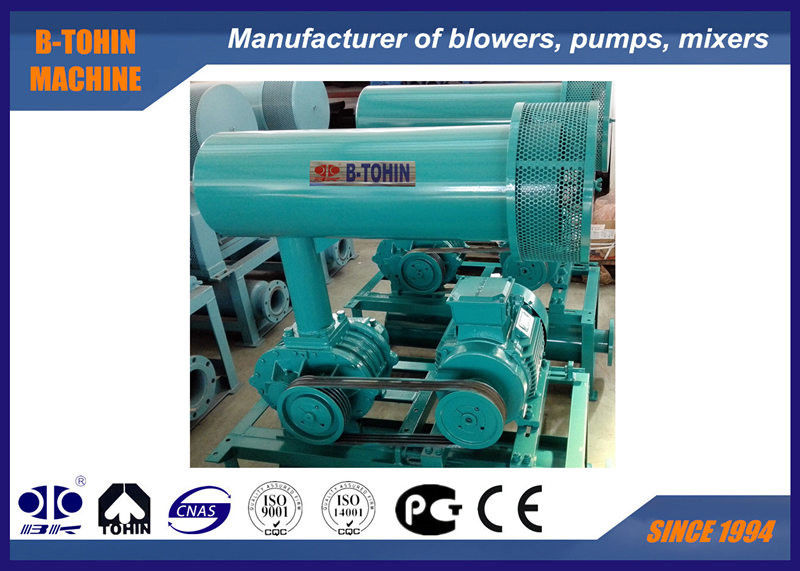

Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA

Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA

Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA
Productdetails:
Plaats van herkomst: China
Merknaam: BK
Certificering: ISO9001 / ISO14001 / CE
Modelnummer: BK5003
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Onderhandelbaar
Verpakking Details: de uitvoer standaard houten geval
Levertijd: 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af
Betalingscondities: L / C, T / T
Levering vermogen: 110 SETS / maand
Contact
Gedetailleerde productomschrijving
Luchtcapaciteit: 3.43 - 7,15 m3/min Naam: Drie-loben wortelblazer
Lossings differentiële druk: 10-80 kpa Motorvermogen: 5.5-7.5 KW/11-15 KW
Hoofdmateriaal: gietijzer Oorsprong van technologie: VS
Gekoeld: door natuurlijke lucht Blower RPM: 850-2000
Spanning: 380V/400V/415V/440V/Aangepast Frequentie: 50 Hz/60 Hz
Typ van installatie:: horizontaal of verticaal
Markeren:

3 de Ventilator van kwabwortels

,

het pneumatische vervoeren ventilator

Bewerkte ijzerworstelblazer met druk 10-80 KPA voor de behandeling van afvalwater



B-Tohin is een professionele fabrikant die smeedijzeren wortelblazers produceert.En we hebben een onafhankelijke onderzoeksdienst om nieuwe producten te ontwerpen en te maken volgens klanten' speciale vereiste.





Specificaties:



Model

BK5003

Luchtcapaciteit

3.43-7.15 m3 / min

Afvoerdifferentialdruk

10-80 KPA

Rotatiesnelheid

850 tot 2000 t/min

Motortype

5.5-7.5 kW /11-15 kW

Motormerk

Standaard: Siemens Beide of Wannan motor

Siemens en ABB motor voor uw keuze

Typ van installatie

Standard: horizontaal type.

Verticaal type beschikbaar voor uw keuze
Kleur Op maat, standaard van RAL6011

Verpakkingsgrootte Ongeveer.

1.8*1.3*2.1m (lengte*breedte*hoogte)





Kenmerken:

1. Helicale tijdelijke tandwielen voor een soepele werking

2Compact, flexibel in de installatie geeft gebruikers meer keuze.

3- Integrale structuur van de schroef, beter dan de gespleten structuur, stabieler in de vermogenstransmissie

4. lage geluidsdruk en trillingen, compact en zuinig energieverbruik.

5De dragerstructuur van de inlaat en de uitlaat voor flexibiliteit van de installatie.





Parameterblad



Model Port Dia Versnelling Inlaatcapaciteit (m3/min) en asvermogen (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4 kgf/cm2 0.5 kgf/cm2 0.6 kgf/cm2 0.7 kgf/cm2 0.8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65 (((2,5") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

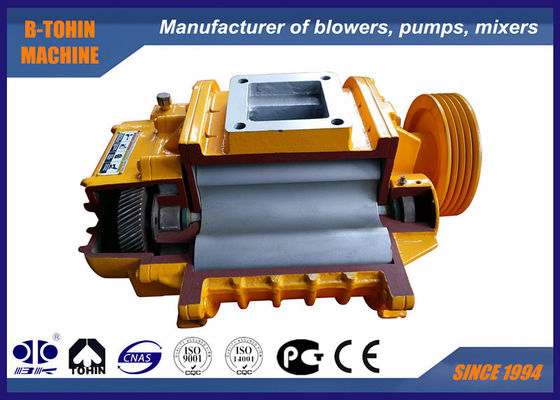

Structuur van het hoofdstuk van de blazer


Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA 0





- Nee, dat is niet waar.

Deelnaam

Qty.



- Nee, dat is niet waar.

Deelnaam

Qty.



- Nee, dat is niet waar.

Deelnaam

Qty.

1

Voeten

2



9

Links uiteindelijk deksel

1



17

Olie tank

1

2

Hexagonale bouten

4



10

Ronde pin

4



18

Vervaardiging

2

3

stofdichtheid

1



11

Hoesjes

1



19

Sleutel

2

4

Vervoermotor

1



12

Oliezegel

4



20

Axial sleeve

2

5

Achterliggend lager

2



13

Hoofdstuk rechts

1



21

Achterlagers

2

6

met een vermogen van niet meer dan 10 kW

2



14

Bolt

16



22

Lagers

2

7

stofbedekking

1



15

Ademhaling

1



23

Verstelbaar pad

verscheidene

8

Vette tepel

2



16

Bolt

8



24

Magnetische moer

1





Montage tekening van het pakket van de blazer



Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA 1





Standaardtoevoer van het toepassingsgebied



1. bloosmachine met blooschaal

2. ontlastingsklep

3. wafercontroleventiel (slim type)

4. inlaatdemper ((met luchtfilter)

5. ontladingsdemper

6. openbaar terrein (met gordelbedekking)

7. rubberen flexibele verbinding en schokdemper

8. motorrijtuigen

9. drukmeter

10V-gordel

11. bouten en moeren en andere verbindingsdelen

12. elektrische 3-fasemotor



Dimension Product Outline

Professionele smeedijzeren drie-loppige wortelblazer met een druk van 10-80 KPA 2



BKUitleg van de afmetingen                       Eenheid: mm
Type Port Dia Motorvermogen Een B. C D E F G H K M N 0 P Q 4-M16×h
Gewicht
((in kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢ 22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 tot 15 428 512
18.5 ¢ 22 473 557
BK6005 80 (((3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 tot 15 458 532
18.5 ¢ 22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢ 22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 tot 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢ 22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢ 22 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200 ((8") 11 ¢ 45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 ((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 ((8") 30 ¢132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 tot 220 960 1070
BK10027S 300 (((12") 37 tot 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Dimensies voor BK12034 en BK12042 worden speciaal geleverd.
- Ik ben Stan.d- Ik weet het. acce- Ik ben bang. omvatten:inlaat- en uitlaatdemper,druk gauGe, basis-frame, blaaskraan, motor katrol, b.eHet, gordel bewaker, R.eLief klep, check klep.
Het bovenstaande gewicht is alleen van toepassing op standaardaccessoires, exclusief motor.
