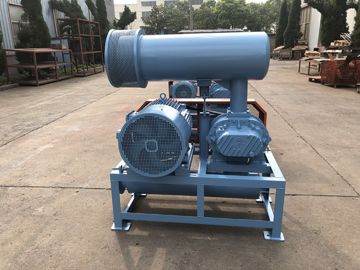

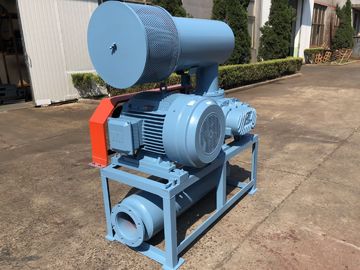

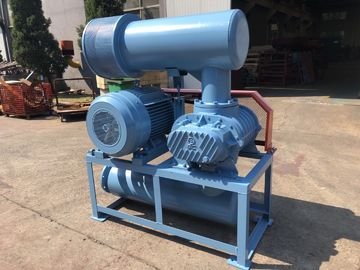

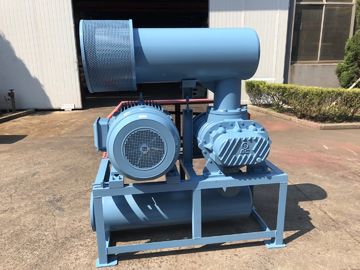

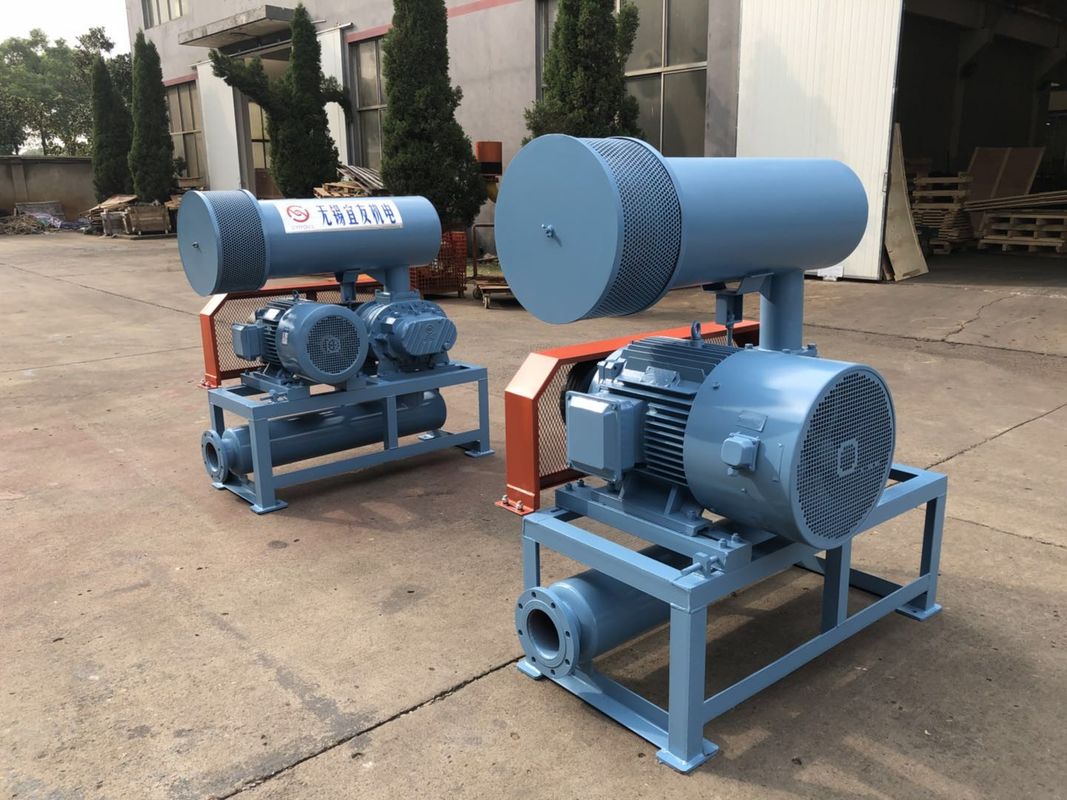

Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator

Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator

  • Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator
  • Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator
  • Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator
  • Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator
  • Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator
Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator
Productdetails:
Plaats van herkomst: China
Merknaam: BC
Certificering: ISO9001/ISO14001
Modelnummer: BC9020
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: USD 7500-9960 / SET
Verpakking Details: de uitvoer standaard houten geval
Levertijd: 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af
Betalingscondities: L / C, T / T
Levering vermogen: 50 sets per maand
Contact
Gedetailleerde productomschrijving
Type: Positieve Verplaatsing, Wortelstype, lucht het vervoeren Luchtcapaciteit: 26.99-81.37m3/min
Lossings differentiële druk: 10-80kpa Motormacht: 15-90KW
De lossing droeg: DN250 (10“) koeltype: Lucht
Toepassing:: Verluchting, het polijsten, pneumatisch vervoeren, toegepast voor waterbehandeling, cement, pijpophe Hoofdmaterialen: gietijzer
Hoog licht:

de stijlventilator van hoge drukwortels

,

3 de Stijlventilator van kwabwortels

,

hoge druk 3 de ventilator van kwabwortels



DN250 drie de Ventilator van Kwabwortels, 15-132KW, de luchtkoelings roterende ventilator van 80KPA





Omdat de ventilators volledig-adiabatische efficiency evenals volumetrische efficiency hebben verbeterd en prachtige lucht verstrekt



capaciteitsvs.pressure kenmerken.



Model

BC9020

Luchtcapaciteit

26.99-81.37m3/min

Lossings differentiële druk

10-80KPA

Roterende snelheid

700-1500rpm

Motortype

15KW-132KW

380/400/415/440V, 3PHASES, 50/60HZ, ook beschikbare frequentiemotor

Motormerk

Norm: Siemens Beide of Wannan-motor

De motor van Siemens en ABB-voor uw optie

Installatietype

Norm: horizontaal type.



Verticaal type beschikbaar voor uw optie

Kleur Aangepast, norm van RAL6011

N.W. van ventilator zonder motor

1310 kg

Verpakkingsgrootte ong.

2.62*1.78*2.45m (length*width*height)





Eigenschappen:

1.Because-de drie-kwab ventilators vergen water geen koelmiddel binnen de toenemende druk van 80kpa.

2. De spiraalvormige toestellen worden goedgekeurd voor het stabielere vervoeren.



3. Door goedkeuring van een speciaal profiel van rotor, kan de ontruiming tussen de rotoren constant worden gehouden om te zijn,

welke de efficiency nog hoger maakt.

4. De precisie van rotoren wordt volledig gecontroleerd door massaproduktie op nauwkeurige NC-machines. Bovendien

de rotoren zijn bijna vrij van trillingen aangezien zij in het vervaardigingsstadium dynamisch evenwichtig zijn



reeds.

5. De spiraalvormige timingstoestellen worden goedgekeurd niet alleen om het gebruiksleven uit te breiden maar ook lawaai lager te maken.



Parameterblad


Model Haven Dia
(MM.)
Snelheid Inhamcapaciteit (m3/min) en schachtmacht (kW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW
BC9020 250 (10“) 700 35.0412.1132.7218.9930.9325.3629.4829.05
850 43.7314.7141.4123.0639.6130.8038.1735.28
1000 52.4117.3050.1027.1248.3036.2346.8541.50
1150 61.1019.9058.7831.1956.9941.6755.5447.73
1250 66.8921.6364.5833.9062.7845.2961.3351.88
1400 75.5824.2273.2637.9771.4750.7370.0258.10
1500 81.3725.9579.0540.6977.2654.3575.8162.25




Model Haven Dia
(MM.)
Snelheid Inhamcapaciteit (m3/min) en schachtmacht (kW)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW
BC9020 250 (10“) 700 28.1535.9126.9942.76
850 36.8343.6035.6851.93
1000 45.5251.3044.3661.0943.2670.8942.2880.68
1150 54.2158.9953.0570.2651.9581.5250.9792.79
1250 60.0064.1258.8476.3757.7488.6156.76100.86
1400 68.6971.8167.5385.5366.4399.2465.44112.96
1500 74.4876.9473.3291.6472.22106.3371.24121.03





Structuur van ventilator hoofdlichaam


Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator 0





Nr.

Deelnaam

Qty.



Nr.

Deelnaam

Qty.



Nr.

Deelnaam

Qty.

1

Positie

2



9

Linkereindedekking

1



17

Olietank

1

2

Hexagon bout

4



10

Ronde speld

4



18

Toestel

2

3

Antidustverbinding

1



11

Omhulsel

1



19

Sleutel

2

4

Aandrijvingsdrijvende kracht

1



12

Olieverbinding

4



20

Askoker

2

5

Lager

2



13

Rechtereindedekking

1



21

Lager

2

6

Gedreven drijvende kracht

2



14

Bout

16



22

Lagerplaat

2

7

Stofkop

1



15

Ontluchter

1



23

Regelbaar stootkussen

verscheidene

8

Vetuitsteeksel

2



16

Bout

8



24

Magnetische noot

1





Het assembleren van tekening van ventilatorpakket



Van de Luchtkoelings Roterende Wortels van DN250 15-132KW 80KPA de Stijlventilator 1





Standaardlevering van werkingsgebied



1. naakte schachtventilator

. druk 2 verlicht klep

3. de klep van de wafeltjecontrole (slank type)

4. inhamknalpot (met luchtfilter)

5. afzetknalpot

. openbare basis 6 (met riemdekking)

. rubber flexibel verbinding 7 en schokstootkussen

8. motorkatrol

9. drukmeter

10. V-riem

11. bouten en noten en andere verbindingsdelen

12. elektrische motor
