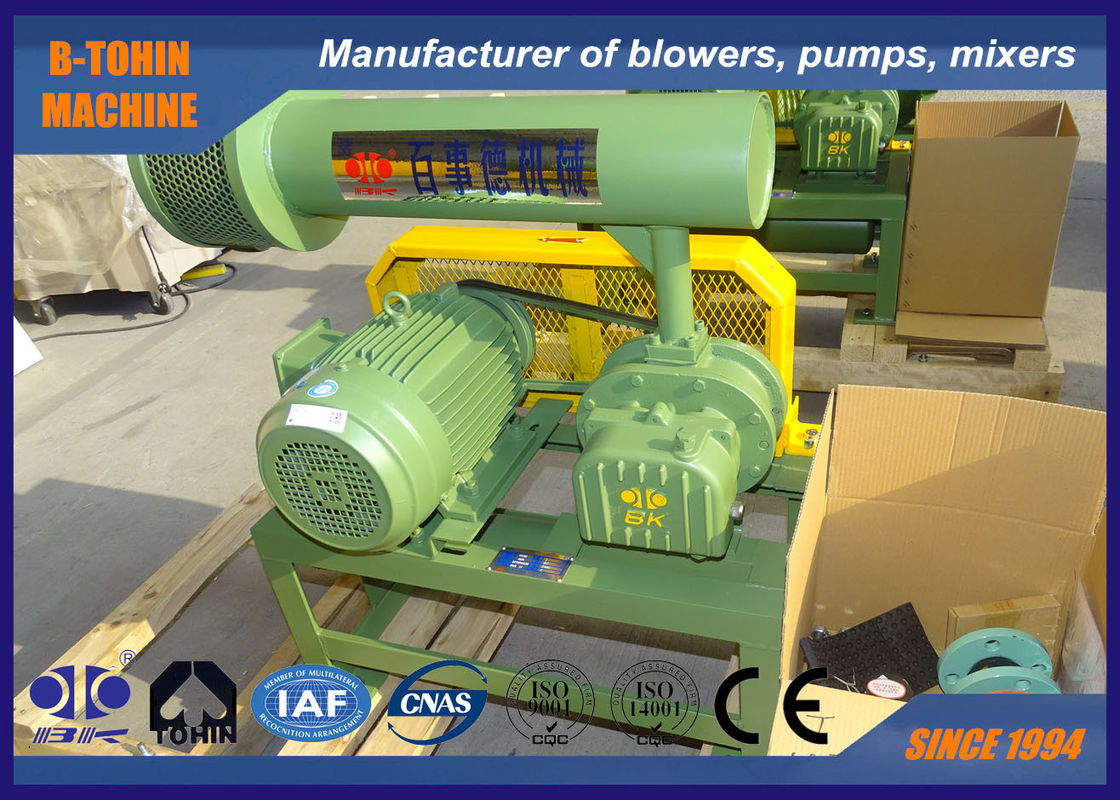

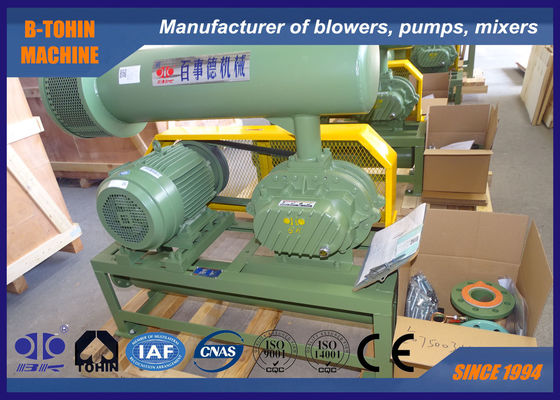

Drie-lobbige Roots blower, druk 10-80KPA, toerental 700-1500rpm
Roots blower wordt veel gebruikt in de elektriciteits-, aardolie-, staalindustrie, geurproductie, voedsel, zuurstofproductie, spinnen,
vacuümverpakking, papierproductie, aquacultuur, rioolwaterzuivering, pneumatisch transport, etc.
Specificaties:
|
Model
|
BK8016S
|
|
Luchtcapaciteit
|
15.21-47.14m3/min
|
|
Afvoer differentiële druk
|
10-80KPA
|
|
Toerental
|
700-1500rpm
|
|
Motortype
|
30-90KW
380/400/415/440V, 3 FASEN, 50/60HZ, frequentiemotor ook beschikbaar
|
|
Installatietype
|
Standaard: horizontaal type
Verticaal type beschikbaar voor uw keuze
|
| Kleur |
Aangepast, standaard van RAL6011 |
|
N.W. van blower zonder motor
|
730 kg
|
|
Verpakkingsmaat ca.
|
2.1*1.5*2.35 (lengte*breedte*hoogte)
|
Kenmerken:
1. Helicale tandwielen voor soepele werking
2. Compact, flexibiliteit in installatie geeft gebruikers meer keuzes.
3. Gebruik integrale structuur van de waaier, stabieler in bedrijf.
4. Gebruik geïmporteerde oliekeerringen van fluorkous, die goede slijtvastheid en hoge temperatuurbestendigheid hebben.
5. Kleine trillingen en zuinig energieverbruik.
Parameterblad
| Model |
Poortdiameter (mm) |
Snelheid |
Inlaatcapaciteit (m3/min) en asvermogen (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150(6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Productiestandaarden
De door de leverancier geleverde producten worden vervaardigd volgens de volgende normen:
JISB8341-1995 "Test- en inspectiemethode voor compressoren met verplaatsing"
JB/T8941.1-1999 "Voorwaarden voor Roots Blowers voor algemeen gebruik"
JB/T8941.2-1999 "Prestatie testmethode voor Roots Blowers voor algemeen gebruik"
GB/T 13306-91 GB / T 13306-91 "Naamplaat"
Structuur van het hoofdlichaam van de blower
|
Nr.
|
Onderdeelnaam
|
Aantal.
|
|
Nr.
|
Onderdeelnaam
|
Aantal.
|
|
Nr.
|
Onderdeelnaam
|
Aantal.
|
|
1
|
Voetstuk
|
2
|
|
9
|
Linker eindkap
|
1
|
|
17
|
Olietank
|
1
|
|
2
|
Zeskantbout
|
4
|
|
10
|
Ronde pen
|
4
|
|
18
|
Tandwiel
|
2
|
|
3
|
Antidust seal
|
1
|
|
11
|
Behuizing
|
1
|
|
19
|
Sleutel
|
2
|
|
4
|
Aandrijfwiel
|
1
|
|
12
|
Oliekeerring
|
4
|
|
20
|
Axiale bus
|
2
|
|
5
|
Aandrijfeindlager
|
2
|
|
13
|
Rechter eindkap
|
1
|
|
21
|
Tandwiel-eindlager
|
2
|
|
6
|
Gedreven waaier
|
2
|
|
14
|
Bout
|
16
|
|
22
|
Lagerplaat
|
2
|
|
7
|
Stofkap
|
1
|
|
15
|
Ontluchter
|
1
|
|
23
|
Verstelbare pad
|
enkele
|
|
8
|
Vetnippel
|
2
|
|
16
|
Montagebout
|
8
|
|
24
|
Magnetische moer
|
1
|
Montagetekening van blowerpakket

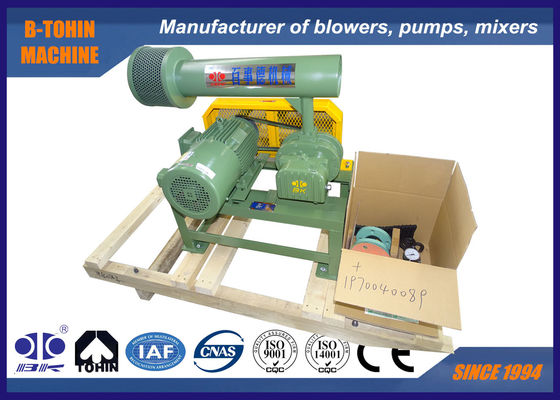

Standaard leveringsomvang
1. kale as blower
2. overdrukventiel
3. schuiftype wafer terugslagklep
4. inlaatdemper (met luchtfilter)
De demper wordt gebruikt om voornamelijk het luchtstroomgeluid aan de inlaat van de blower te elimineren. Hij is gelast van buitenste cilinder, binnenste cilinder, flens en andere onderdelen, en het geluidsabsorberende materiaal is geplaatst tussen de binnenste en buitenste cilinders voor een laag gewicht, lage weerstand en een beter geluidsreducerend effect. De demper is gemaakt van A3 staal.
5. uitlaatdemper
6. Blower en motorbasis (met riemdeksel)
7. rubber flexibele koppeling en schokdemper
8. motorpoelie
9. drukmeter
10. V-snaar
11. bouten en moeren en andere verbindingsdelen
12. elektromotor
Optionele onderdelen zoals akoestische behuizing, schakelkast, automatische startklep en reserveonderdelen zijn beschikbaar.
