Thuis ProductenDe ventilator van drie kwabwortels

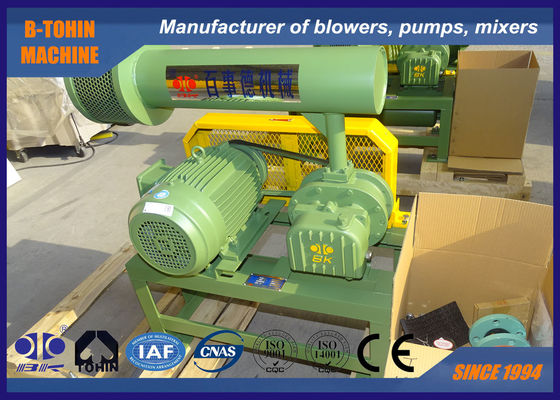

Ventilator van de druk10kpa de Positieve 700 T/min 1500rpm Trikwab

Ventilator van de druk10kpa de Positieve 700 T/min 1500rpm Trikwab

Ventilator van de druk10kpa de Positieve 700 T/min 1500rpm Trikwab
Pressure 10KPA Positive 700 Rpm 1500rpm Tri Lobe Blower
Ventilator van de druk10kpa de Positieve 700 T/min 1500rpm Trikwab
Productdetails:
Plaats van herkomst: CHINA
Merknaam: BK
Certificering: ISO9001/ISO14001/CE
Modelnummer: BK7018
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: Onderhandelbaar
Verpakking Details: De uitvoer standaard houten geval
Levertijd: 5 tot 20 werkdagen, hangt in bestelling af bedrag en specificatie
Betalingscondities: L/C, T/T
Levering vermogen: 100 Reeksen per Maand
Contact
Gedetailleerde productomschrijving
Naam: Drie-loben wortelblazer Luchtcapaciteit: 180,98 tot 50,47 m3/min
Differentiële druk van de ontlading: 10-50KPA Motorvermogen: 11-55kw
Lozing boring: DN200 (8”) Sollicitatie:: Luchting, terugspoelen, pneumatisch vervoer, toegepast voor waterbehandeling, cementfabriek, drukker
Belangrijkste materialen: Gietijzer Oorsprong van technologie: VS
Verbonden door:: Riem en katrol Blower RPM: 700-1500 rmp
Spanning en frequentie: 380V/400V/415V/440V&50Hz60Hz pakket: Export houten behuizing en vochtbestendige plastic folie
Markeren:

3 de Ventilator van kwabwortels

,

10kpa trikwabventilator

,

1500rpm trikwabventilator

Positieve Drielobben Wortelblazer, druk 10-50KPA, rotatiesnelheid 700-1500rpm



Gebruikt in de petrochemische industrie, bouwmaterialen, elektrische energie, metallurgie, chemische meststoffen, mijnen, havens, textiel, voedsel, papierproductie, aquacultuur en afvalwaterzuivering en andere gebieden, meestal gebruikt om lucht te transporteren. Voor gas en waterstofgas, acetyleen, kooldioxide, brandbare, explosieve en corrosieve gassen, raadpleeg ons andere model biogasblazer YU-EG serie.



Specificaties:



Model

BK7018

Luchtcapaciteit

18.98-50.47m3/min

Afvoer differentiële druk

10-50KPA

Rotatiesnelheid

700-1500rpm

Motortype

11KW-55KW

380/400/415/440V, 3 FASEN, 50/60HZ, frequentiemotor ook beschikbaar

Installatietype

Standaard: horizontaal type

Verticaal type beschikbaar voor uw optie
Kleur Aangepast, standaard van RAL6011

N.W. van blazer zonder motor

564 kg

Verpakkingsgrootte ca.

1.8*1.3*2.2 (lengte*breedte*hoogte)





Kenmerken:

1. Helische tandwielen voor soepele werking

2. Compact, flexibiliteit in installatie geeft gebruikers meer keuzes.

3. Integrale structuur van de waaier, stabieler in luchtstroomoverdracht

4. Gebruik geïmporteerde oliekeerringen gemaakt van fluorrubber, die fijne slijtvastheid en hoge temperatuurbestendigheid hebben.

5. Kleine trillingen en economisch energieverbruik.



Parameterblad

Model Poortdiameter (MM) Snelheid Inlaatlucht (m3/min) en asvermogen (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK7018 200 (8") 700 21.97 6.55 20.73 10.70 19.77 14.52 18.98 19.46
850 27.32 7.96 26.07 13.00 25.11 17.63 24.32 23.62 23.61 26.82
1000 32.66 9.36 31.41 15.29 30.45 20.74 29.67 27.79 28.95 31.55
1150 38.00 10.76 36.75 17.58 35.79 23.85 35.01 31.96 34.30 36.28
1250 41.56 11.70 40.32 19.11 39.35 25.92 38.57 34.74 37.86 39.44
1400 46.90 13.11 45.66 21.40 44.70 29.03 43.91 38.91 43.20 44.17
1500 50.47 14.04 49.22 22.93 48.26 31.11 47.47 41.69 46.76 47.33







Structuur van blazer hoofdlichaam


Ventilator van de druk10kpa de Positieve 700 T/min 1500rpm Trikwab 0





Nr.

Onderdeelnaam

Aantal.



Nr.

Onderdeelnaam

Aantal.



Nr.

Onderdeelnaam

Aantal.

1

Voet

2



9

Linker eindkap

1



17

Olietank

1

2

Zeskantbout

4



10

Ronde pen

4



18

Tandwiel

2

3

Antistofafdichting

1



11

Behuizing

1



19

Sleutel

2

4

Aandrijfwiel

1



12

Oliekeerring

4



20

Asmof

2

5

Aandrijfeindlager

2



13

Rechter eindkap

1



21

Tandwiel-eindlager

2

6

Gedreven waaier

2



14

Bout

16



22

Lagerplaat

2

7

Stofkap

1



15

Ontluchter

1



23

Verstelbare pad

enkele

8

Vetnippel

2



16

Bevestigingsbout

8



24

Magnetische moer

1





Montagetekening van blazerpakket



Ventilator van de druk10kpa de Positieve 700 T/min 1500rpm Trikwab 1





Standaard leveringsomvang



1. kale as blazer

2. overdrukventiel

3. wafer terugslagklep (slank type)

4. inlaatdemper (met luchtfilter)

5. uitlaatdemper

6. Blazer en motorbasis (met riemdeksel)

7. rubber flexibele koppeling en schokdemper

8. motorpoelie

9. drukmeter

10. V-snaar

11. bouten en moeren en andere verbindingsdelen

12. elektromotor



Optionele reserveonderdelen



Riem, filter spons, afdichtingen, lagers.
