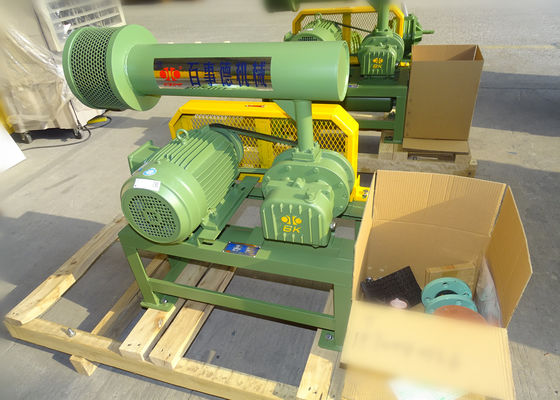

80 Kpa waterkoeling Hoogdruk drie-loben wortelblazer

80 Kpa waterkoeling Hoogdruk drie-loben wortelblazer

80 Kpa waterkoeling Hoogdruk drie-loben wortelblazer
80Kpa Water Cooling High Pressure Three Lobe Roots Blower
80 Kpa waterkoeling Hoogdruk drie-loben wortelblazer
Productdetails:
Plaats van herkomst: CHINA
Merknaam: B-TOHIN/BK
Certificering: ISO9001 / ISO14001
Modelnummer: BKW9020S
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Verpakking Details: Uitgevoerd Standaard Houten Geval
Levertijd: 30 werkdagen na ontvangst van de voorschotbetaling
Betalingscondities: L/C, T/T
Levering vermogen: 500 Reeksen/Maand
Contact
Gedetailleerde productomschrijving
Naam: Drie-loben wortelblazer Luchtstroom: 42.58m3/Min80.18m3/Min
Druk: 0.1-0.8 kgf/cm2 Pakket: Uitgevoerde houten behuizing
Koeltype: Water automatische kwaliteit: Automatisch, Halfautomatisch
Verpakkingstype: Geval Blower RPM: 1000-1600
Toepassing: Afvalwaterzuivering Typ van installatie:: horizontaal of verticaal
Markeren:

DN250 de triventilator van kwabwortels

,

De wortelsventilator van de Waterkoelings trikwab

,

80Kpa de ventilator van hoge drukwortels



DN200 BKW9020S Roots Blower Waterkoeling


BKW9020S Roots Blower erft de meeste componenten van BK9020, het neemt waterkoeling in de lagerafdekking aan, die de temperatuur van het lager bij het werken kan verlagen en de levensduur kan verlengen,Het gaat om DN250, die een grotere capaciteit kan genereren die geschikt is voor gebruik in cementfabrieken en elektriciteitscentrales.



1. Helicale tijdelijke tandwielen voor een soepele werking
2Compact, flexibel in de installatie geeft gebruikers meer keuze.
3- Integratie van de draaibank en de as voor een stabielere en soepeler werking
4. Neem geïmporteerde olieverzegelingen aan die zijn gemaakt van fluor rubber met een hoge slijtvastheid en hoge temperatuurbestandheid.
5- lage geluidsdruk, lage trillingen en energieverbruik


Specificaties:

Afvoerdifferentialdruk 60-100KPA
Luchtcapaciteit 420,58 m3/min-80,18 m3/min
Rotatiesnelheid 1000 rpm-1500 rpm
Motortype 75 kW-160 kW
380/400/415/440V, 3FAZES, 50/60HZ
Motormerk Standaard: Siemens Beide of Wannan motor
Siemens en ABB motor voor uw keuze
Typ van installatie Standard: horizontaal type.
Verticaal type beschikbaar voor uw keuze
N.W. van blazer zonder motor 1310 kg
Verpakkingsgrootte Ongeveer. 2.62*1.78*2.60m (lengte*breedte*hoogte)




Parameters


Model Port Dia (MM) Versnelling Inlaatluchtstroom (m3/min) en asvermogen (KW) (m)3/min)
0.6 kgf/cm2 0.7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 1.0kgf/cm2 Koeling
Water
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Beschrijving van de delen van de blazer:

Hoesjes van gietijzer HT200
ENDLESS-structuur die is aangenomen om de efficiëntie te verbeteren, eenmalig bewerken door CNC-centrum met hoge precisie

Rotor (as en wiel) Gemaakt van gietijzer QT500
De schroef en de as zijn als integraal onderdeel gegoten.
Aanpassing van NC-planer voor bewerking om hoge precisie te bereiken
Achterlagers van GCr15
NSK merk, dubbelrijke hoekige contactballagers,met een diameter van niet meer dan 50 mm,
Achterliggend lager van GCr15
NSK-merk, cilindrisch rollager
Vervaardiging van 20CrMnTi
Bevelstructuur voor een soepeler draaien
Oliezegel met een breedte van niet meer dan 50 mm
Het heeft een hoge temperatuur en een langere houdbaarheid.


Werkingsbeginsel

Een wortelblazer is een kubusblazer die een vaste hoeveelheid lucht vrijlaat in verhouding tot de rotatiesnelheid.Vergeleken met twee-loben blazer, is het van minder luchtpulsen, kleinere belastingverandering, hogere sterkte, minder geluid en trillingen.

Twee parallelle schachten hebben elk drie lobben, alle lobben houden een kleine vrijheid met elkaar en huisvesting binnen.een bepaalde lucht wordt bij de inlaat geabsorbeerd en overgebracht van het behuizing binnenoppervlak naar de ontlading van de blazer.

Twee assen worden gedraaid door de timingversnellingen, geen aanraking tussen de lobben, zodat het met hoge snelheid kan worden gedraaid zonder enige smeer in de binnenkant.simpelweg configuratieHet is op grote schaal toegepast in verschillende industrieën.



Koelwater:



Er is schoon water zonder vreemde stoffen nodig.

De watertemperatuur moet lager zijn dan 40 °C.



Omvang van de contour:

80 Kpa waterkoeling Hoogdruk drie-loben wortelblazer 0

Uitleg van de afmetingen                       Eenheid: mm

Type
Port Dia
Motorvermogen		 Een B. C D E F G H K M N 0 P Q 4-M16×h
Gewicht
((in kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢ 22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 tot 15 428 512
18.5 ¢ 22 473 557
BK6005 80 (((3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 tot 15 458 532
18.5 ¢ 22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢ 22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 tot 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢ 22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢ 22
30		 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200 ((8") 11 ¢ 45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 ((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 ((8") 30 ¢132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 tot 220 960 1070
BK10027S 300 (((12") 37 tot 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Dimensies voor BK12034 en BK12042 worden speciaal geleverd.
- Ik ben Stan.d- Ik weet het. acce- Ik ben bang. omvatten:inlaat- en uitlaatdemper,druk gauGe, basis-frame, blaaskraan, motor katrol, b.eHet, gordel bewaker, R.eLief klep, check klep.
Het bovenstaande gewicht is alleen van toepassing op standaardaccessoires, exclusief motor.
