Professionele Fabrikant van Diverse Soorten Ventilators
 |
| Plaats van herkomst: | China |
| Merknaam: | BK |
| Certificering: | ISO9001/ISO14001/CE |
| Modelnummer: | BK5009 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | Export standaard houten kist |
| Levertijd: | 5 tot 20 werkdagen, hangt in bestelling af bedrag en specificatie |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100 reeksen per maand |
| Luchtcapaciteit: | 5.68-18.41m3/min | Lossings differentiële druk: | 10-50KPA |
|---|---|---|---|
| Motormacht: | 4-22KW | De lossing droeg: | DN100 (4“) |
| Soort koeling: | Lucht | Toepassing:: | Verluchting, het polijsten, pneumatisch vervoeren, toegepast voor waterbehandeling, cement, pijpophe |
| Oliekeerring: | SKF-merk | Lager: | NSK, SKF-foroption |
| Hoog licht: | de roterende ventilator van hoge drukwortels,50 wortelsventilator van de kpahoge druk,50 wortelsventilator van de kpa trikwab |
||

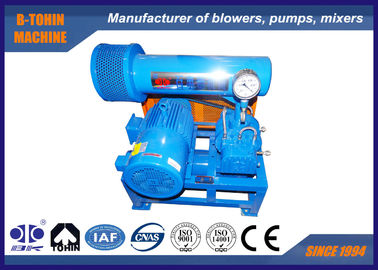

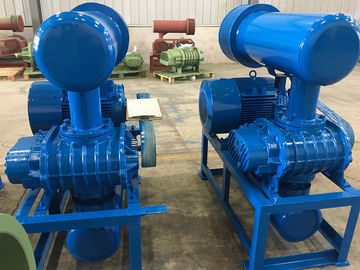

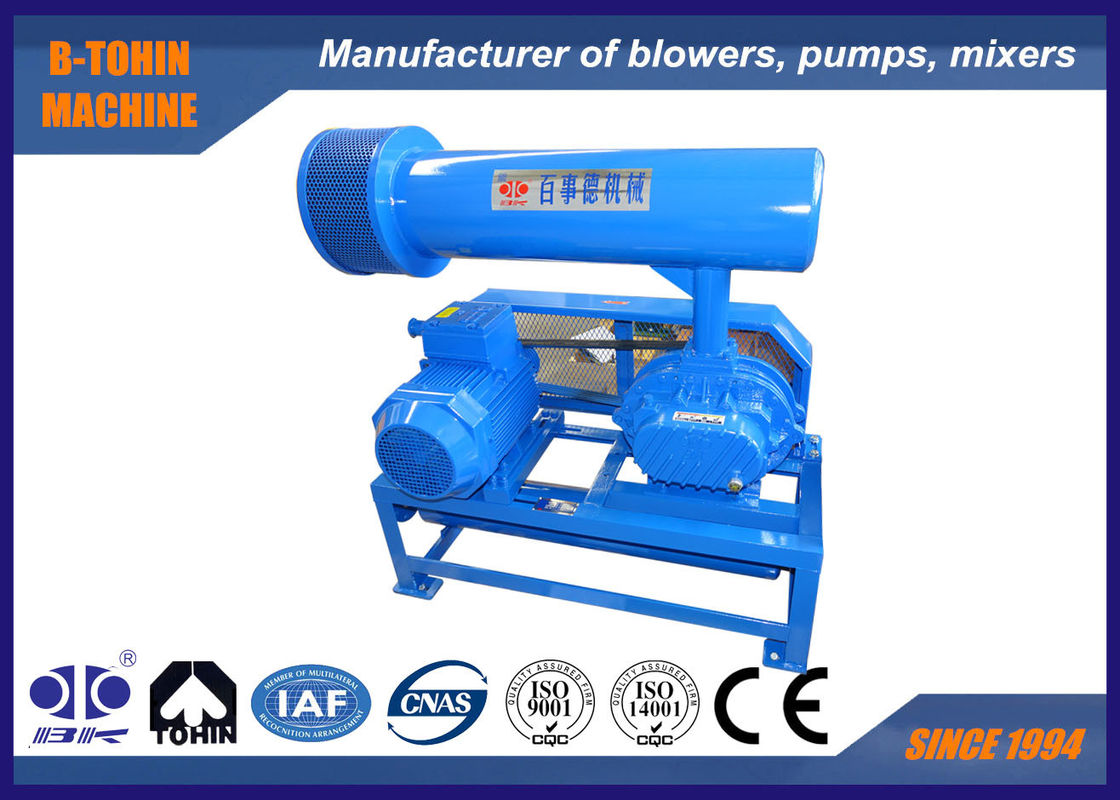

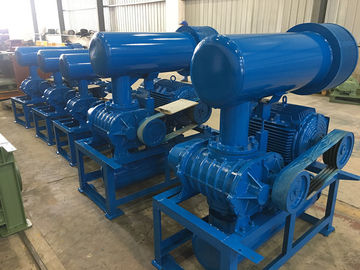

10m3/min drie de Ventilator van Kwabwortels, Roterende Ventilator, 10KPA - 50KPA, betrouwbaar beluchtingstoestel
Ongeveer BK
BK die de wortelsventilator is een soort product volgens de nationale normen wordt ontworpen en wordt vervaardigd.
Deze typeventilator wordt wijd toegepast in de behandeling van het rioleringswater en het pneumatische vervoeren de industrie.
Specificaties:
|
Model |
BK5009 |
|
Luchtcapaciteit |
5.68-18.41m3/min |
|
Lossings differentiële druk |
10-50KPA |
|
Roterende snelheid |
850-2000rpm |
|
Motortype |
4KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
|
Installatietype |
Norm: horizontaal type. Verticaal type beschikbaar voor uw optie |
|
N.W. van ventilator zonder motor |
239 kg |
|
Verpakkingsgrootte ong. |
1.5*1.05*1.75m (length*width*height) |
Eigenschappen:
1. De spiraalvormige toestellen van de typetiming voor vlotte verrichting
2. Compact, geeft de flexibiliteit in installatie gebruikers meer keuzen.
3. Integrale structuur van drijvende kracht en schacht om tekortkomingen van de gespleten structuur te verhinderen
4. Keur ingevoerde die olieverbindingen goed van fluororubber worden gemaakt met perfecte slijtageweerstand en weerstand op hoge temperatuur.
5. Lage trilling en klein energieverbruik.
Parameterblad
| Model | Haven Dia (MM.) |
Snelheid | Inhamcapaciteit (m3/min) en schachtmacht (kW) | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| t/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK5009 | 100 (4“) | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 | ||
| 1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | 6.85 | 9.14 | ||
| 1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | 8.33 | 10.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | 9.32 | 11.43 | ||
| 1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | 10.31 | 12.34 | ||
| 1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | 11.79 | 13.71 | ||
| 1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | 12.78 | 14.63 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | 14.26 | 16.00 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | 15.25 | 16.91 | ||
| 2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | 16.73 | 18.28 | ||
Structuur van ventilator hoofdlichaam
|
Nr. |
Deelnaam |
Qty. |
|
Nr. |
Deelnaam |
Qty. |
|
Nr. |
Deelnaam |
Qty. |
|
1 |
Positie |
2 |
|
9 |
Linkereindedekking |
1 |
|
17 |
Olietank |
1 |
|
2 |
Hexagon bout |
4 |
|
10 |
Ronde speld |
4 |
|
18 |
Toestel |
2 |
|
3 |
Antidustverbinding |
1 |
|
11 |
Omhulsel |
1 |
|
19 |
Sleutel |
2 |
|
4 |
Aandrijvingsdrijvende kracht |
1 |
|
12 |
Olieverbinding |
4 |
|
20 |
Askoker |
2 |
|
5 |
Lager |
2 |
|
13 |
Rechtereindedekking |
1 |
|
21 |
Lager |
2 |
|
6 |
Gedreven drijvende kracht |
2 |
|
14 |
Bout |
16 |
|
22 |
Lagerplaat |
2 |
|
7 |
Stofkop |
1 |
|
15 |
Ontluchter |
1 |
|
23 |
Regelbaar stootkussen |
verscheidene |
|
8 |
Vetuitsteeksel |
2 |
|
16 |
Bout |
8 |
|
24 |
Magnetische noot |
1 |
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. ventilator hoofdlichaam
. druk 2 verlicht klep
3. controleklep
4. inhamknalpot (met luchtfilter)
5. afzetknalpot
. openbare basis 6 (met riemdekking)
. rubber flexibel verbinding 7 en schokstootkussen
8. motorkatrol
9. drukpand
10. V-riem
11. bouten en noten en andere verbindingsdelen
12. elektrische motor
