Professionele Fabrikant van Diverse Soorten Ventilators
 |
| Plaats van herkomst: | China |
| Merknaam: | BK |
| Certificering: | ISO9001/ISO14001/CE |
| Modelnummer: | BK9030 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | Export standaard houten kist |
| Levertijd: | 5 tot 20 werkdagen, hangt in bestelling af bedrag en specificatie |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 50 Reeksen per maand |
| Type: | Positieve Verplaatsing, Wortelstype, lucht het vervoeren | Luchtcapaciteit: | 43.44-122.58m3/min |
|---|---|---|---|
| Lossings differentiële druk: | 10-60KPA | Motormacht: | 22-160KW |
| De lossing droeg: | DN300 (12“) | Soort koeling: | Lucht |
| Toepassing:: | Verluchting, het polijsten, pneumatisch vervoeren, toegepast voor waterbehandeling, cement, pijpophe | Belangrijkste materialen: | Gietijzer |
| Hoog licht: | de stijlventilator van luchtkoelingswortels,het type van cementwortels ventilator,het type van hoge drukwortels ventilator |
||

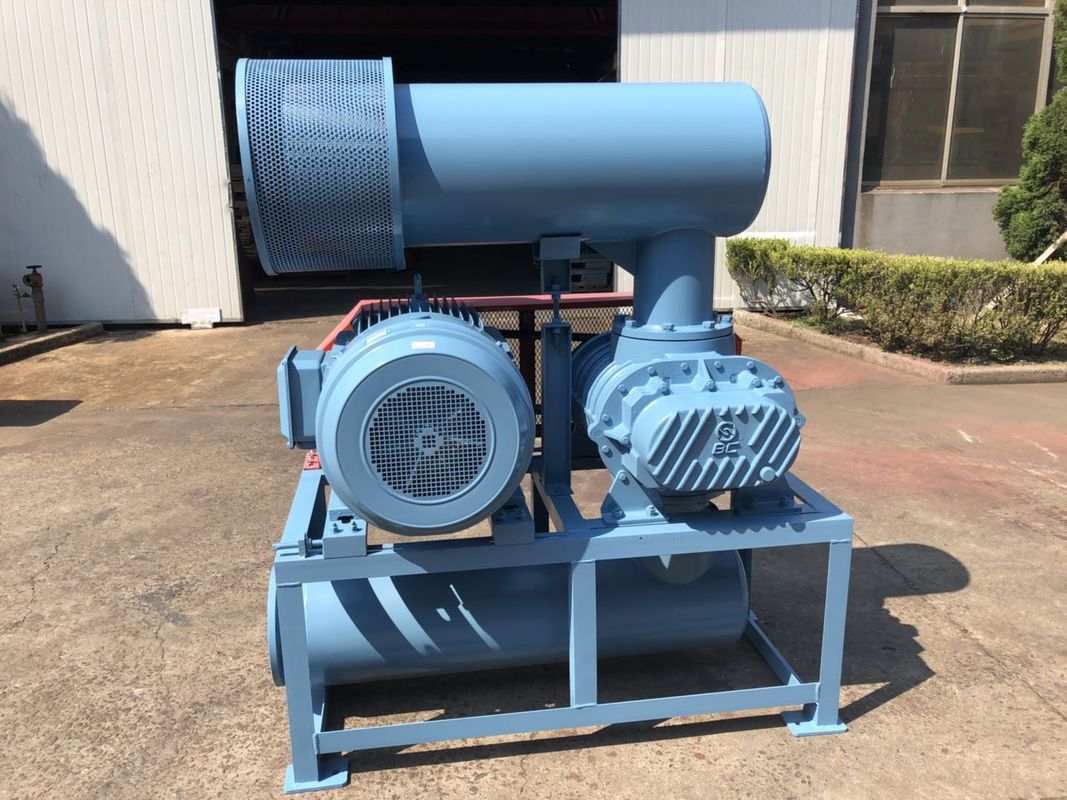

Wortelsventilator van de Luchtkoelings Drie Kwab, 22-160KW, de ventilator van de hogere capaciteitslucht
BK9030-de drie-blad wortelsventilator wordt wijd gebruikt voor het pneumatische vervoeren systeem, in vele soorten de industrieën zoals, macht, aardolie, chemische product, textiel, aquicultuur, behandeling van afvalwater, voedsel porselein, bouwmaterialen, document die, enz. maken uitsmelten.
Het kan een verticaal type of een horizontaal type van knalpot aanpassen, of een lawaaiisolatie aanpassen om het beste resultaat te bereiken van het verminderen van het lawaai.
Specificaties:
|
Model |
BK9030 |
|
Luchtcapaciteit |
43.44-122.58m3/min |
|
Lossings differentiële druk |
10-60KPA |
|
Roterende snelheid |
700-1500rpm |
|
Motortype |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, ook beschikbare frequentiemotor |
|
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
|
Installatietype |
Norm: horizontaal type. Verticaal type beschikbaar voor uw optie |
| Kleur | Aangepast, norm van RAL6011 |
|
N.W. van ventilator zonder motor |
1550 kg |
|
Verpakkingsgrootte ong. |
2.62*1.78*2.5m (length*width*height) |
Eigenschappen:
1. Met inham en afzet uitgeruste knalpotten, is het lawaai van ventilator laag.
2. De geoptimaliseerde rotorkromme wordt goedgekeurd om de efficiency van ventilator te verbeteren.
3. Vrije output schoon lucht en vet.
4. CAD/CAM technologie: De drijvende krachtrotor, het omhulsel, endplate en andere belangrijke onderdelen worden langs gemaakt
digitale verwerking.
5. Goede verschijning: De machine is van geoptimaliseerd ontwerp, prettige vorm en compacte structuur.
Parameterblad
| Model | Haven Dia (MM.) |
Snelheid | Inhamcapaciteit (m3/min) en schachtmacht (kW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| t/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300 (12“) | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 | ||
| Model | Haven Dia (MM.) |
Snelheid | Inhamcapaciteit (m3/min) en schachtmacht (kW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| t/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300 (12“) | 700 | 43.44 | 53.05 | ||||||
| 850 | 56.47 | 64.42 | ||||||||
| 1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
| 1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
| 1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
| 1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
| 1500 | 112.94 | 113.69 | 111.29 | 135.73 | ||||||
Structuur van ventilator hoofdlichaam
|
Nr. |
Deelnaam |
Qty. |
|
Nr. |
Deelnaam |
Qty. |
|
Nr. |
Deelnaam |
Qty. |
|
1 |
Positie |
2 |
|
9 |
Linkereindedekking |
1 |
|
17 |
Olietank |
1 |
|
2 |
Hexagon bout |
4 |
|
10 |
Ronde speld |
4 |
|
18 |
Toestel |
2 |
|
3 |
Stofverbinding |
1 |
|
11 |
Omhulsel |
1 |
|
19 |
Sleutel |
2 |
|
4 |
Aandrijvingsdrijvende kracht |
1 |
|
12 |
Olieverbinding |
4 |
|
20 |
Askoker |
2 |
|
5 |
Lager |
2 |
|
13 |
Rechtereindedekking |
1 |
|
21 |
Lager |
2 |
|
6 |
Gedreven drijvende kracht |
2 |
|
14 |
Bout |
16 |
|
22 |
Lagerplaat |
2 |
|
7 |
Stofkop |
1 |
|
15 |
Ontluchter |
1 |
|
23 |
Regelbaar stootkussen |
verscheidene |
|
8 |
Vetuitsteeksel |
2 |
|
16 |
Bout |
8 |
|
24 |
Magnetische noot |
1 |
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. naakte schachtventilator
. druk 2 verlicht klep
3. de klep van de wafeltjecontrole (slank type)
4. inhamknalpot (met luchtfilter)
5. afzetknalpot
. openbare basis 6 (met riemdekking)
. rubber flexibel verbinding 7 en schokstootkussen
8. motorkatrol
9. drukmeter y-60
10. V-riem
11. bouten en noten en andere verbindingsdelen
12. elektrische motor
