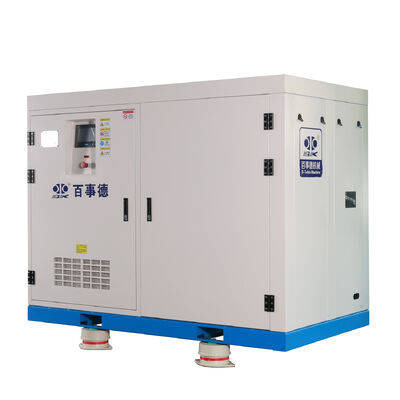

4-11KW, DN65, 2.2-4.8 m³/min, Zelfsmerende Schroefblower met BLG109B

Productdetails:

Plaats van herkomst:	China
Merknaam:	BK
Certificering:	ISO
Model Number:	BLG109B

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 Instellen
Prijs:	Onderhandelbaar
Verpakking Details:	Standaard exporteren houten behuizing
Levertijd:	20-30 werkdagen
Betalingscondities:	T/T, L/C
Levering vermogen:	300 sets per maand

Contact

Gedetailleerde productomschrijving

Model:	BLG109B	Capacity:	2.2-4.8m³/min
Uitlaatdruk:	40-100 KPa	Type:	zelfsmerend II
Kleur:	Wit	Hoofdmaterialen:	Gietijzer
Motorvermogen:	4-11kw	Hoofdsnelheid:	2000-3300 tpm
Haven Diad.:	DN65	Gewicht:	800 kg
Size:	W1700mm* D1100mm* H1400mm

Over Screw Blower

BLG Permanent Magnet Variabele Frequentie Schroefblower is een geavanceerd persluchtsysteem dat is ontworpen voor energie-efficiëntie en precieze controle in industriële toepassingen. Deze blower combineert geavanceerde motor- en aandrijftechnologie met robuuste schroefcompressie, waardoor hij ideaal is voor industrieën

die prioriteit geven aan energiebesparing, operationele flexibiliteit en betrouwbaarheid. Het ontwerp voldoet aan de moderne behoeften voor duurzaamheid en kosteneffectieve prestaties in dynamische omgevingen.

ZelfsmeringⅡ	Drukbereik	40-100KPa	Luchtstroombereik	1,4-172m³/min	Vermogensbereik	4-280kw
Nr.	Model	Diameter	Uitlaatdruk (KPa)	Luchtstroom (m³/min)	Motorvermogen (Kw)	Hoofdlichaamsnelheid (rpm)
1	BLG109A	DN65	40-100	1,4-2,9	4-7,5	2000-3000
2	BLG109B	DN65		2,2-4,8	4-11
3	BLG127B	DN100		3,9-8,7	5,5-18,5
4	BLG140B	DN100		6,4-12,3	7,5-22
5	BLG160A	DN150		7,1-15,1	7,5-30
6	BLG160B			10-20	11-37
7	BLG172B			11,5-25	15-45
8	BLG202A	DN200		17,5-31,7	18,5-55
9	BLG202B	DN200		22,8-41	22-75
10	BLG240A	DN250		27,4-47,7	30-90	1800-3000
11	BLG240B	DN250		34,5-60	37-110
12	BLG275A	DN300		40,7-75,5	37-132
13	BLG275B	DN300		47,4-90	45-160
14	BLG315A	DN350		67,6-116,7	75-185
15	BLG315B	DN350		76,4-132	75-220
16	BLG343A	DN350		73-136	75-200
17	BLG343B	DN450		94-172	90-280

Samenstelling

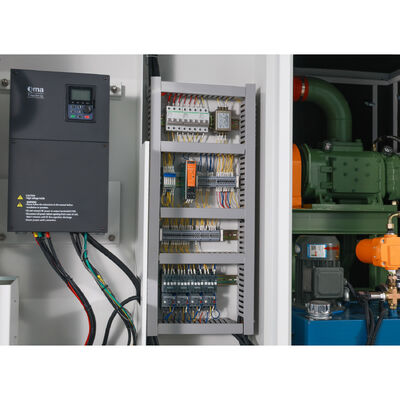

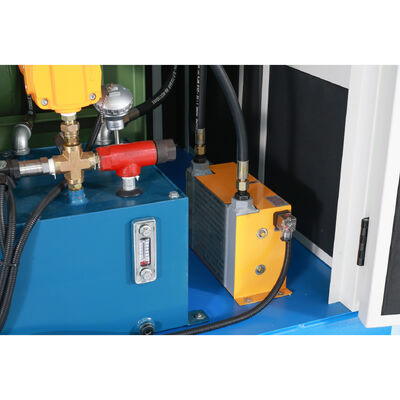

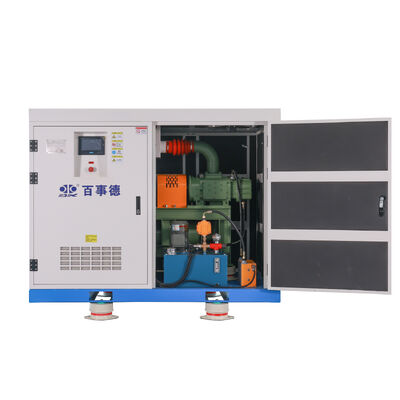

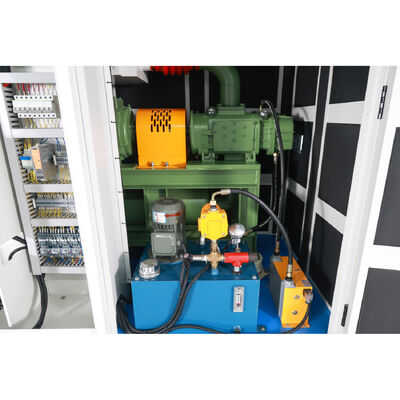

De schroefblower is samengesteld uit een blowerbehuizing, blowerhoofdgedeelte, motor, luchtfilter, geluiddemper, een oliepomp-tank en oliefilter.

Als de kerncomponent van de schroefblower bepaalt de structuur van het blowerhoofdgedeelte direct de prestaties van de blower. Het hoofdgedeelte bestaat uit behuizing, schroefrotoren, versnellingsbak, lagers, asafdichtingen, enz.

4-11KW, DN65, 2.2-4.8 m³/min, Zelfsmerende Schroefblower met BLG109B 0

Werkingsprincipe

Het werkingsprincipe van de schroefblower is dat twee parallelle vrouwelijke en mannelijke rotoren in elkaar grijpen in de "∞"-vormige cilinder om een werkvolume te vormen. Door het synchrone tandwiel draait de rotor met hoge snelheid in tegengestelde richting en verandert het werkvolume periodiek als de

rotor draait, waardoor luchtcompressie wordt gerealiseerd tijdens luchttransport. De werkcyclus van de schroefblower kan worden verdeeld in drie processen: aanzuiging, compressie en uitlaat. Het cyclusproces is als volgt:

1. Aanzuigproces

Afbeelding ① : De lucht komt via de aanzuigpoort de ruimte tussen de tanden van de rotor binnen. Naarmate de rotor draait, zet het volume tussen de tanden continu uit.

Afbeelding ② : Wanneer het volume tussen de tanden het maximum bereikt, wordt het volume tussen de tanden losgekoppeld van de aanzuigpoort en eindigt het aanzuigproces.

2. Compressieproces

Afbeelding ③: tijdens compressie

3. Uitlaatproces

Afbeelding ④: Nadat het volume tussen de tanden is verbonden met de uitlaatpoort, begint het uitlaatproces. Tijdens de rotatie van de rotor neemt het volume tussen de tanden continu af, waardoor de samengeperste lucht naar de uitlaatpijp wordt gestuurd. Dit proces gaat door totdat het volume de ontworpen gegevens bereikt.

Belangrijkste kenmerken

1, De mannelijke en vrouwelijke rotoren van de olievrije schroefblower zijn nauwkeurig ontworpen. Vergeleken met roots-blowers kan het interne compressie in de holte bereiken, met een hogere efficiëntie en 20% hogere energiebesparing onder dezelfde energieverbruiksomstandigheden.

2, Stabiele luchtstroom, minder luchtstroomfluctuatie bij drukveranderingen.

3, Van toepassing op hogere druk, weinig ruis.

4, Beschikbaar met PLC intelligente afstandsbediening en verschillende communicatiemethoden, handig voor operationeel beheer.

Toepassingen

Afvalwaterzuivering: Variabele beluchtingsbehoeften in biologische processen.

Industriële processen: Pneumatisch transport, fermentatie of productie die een stabiele luchtstroom vereist.

HVAC-systemen: Efficiënte luchtbehandeling in grote faciliteiten.

Specificaties om te overwegen

1, Luchtstroomcapaciteit (m³/min of CFM)

2, Drukbereik (bar of psi)

3, Motorvermogen (kW) en efficiëntieklasse (bijv. IE5)

4, Geluidsniveaus (dB) en koelmethode (lucht/watergekoeld).
