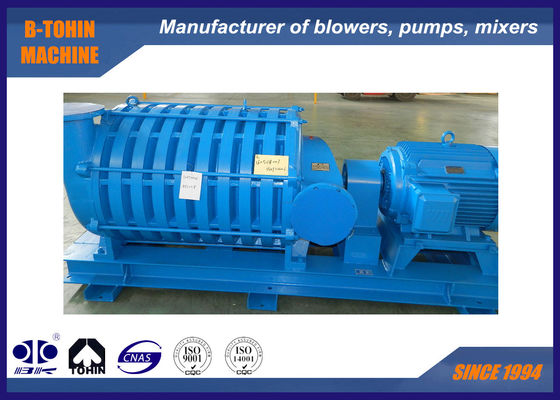

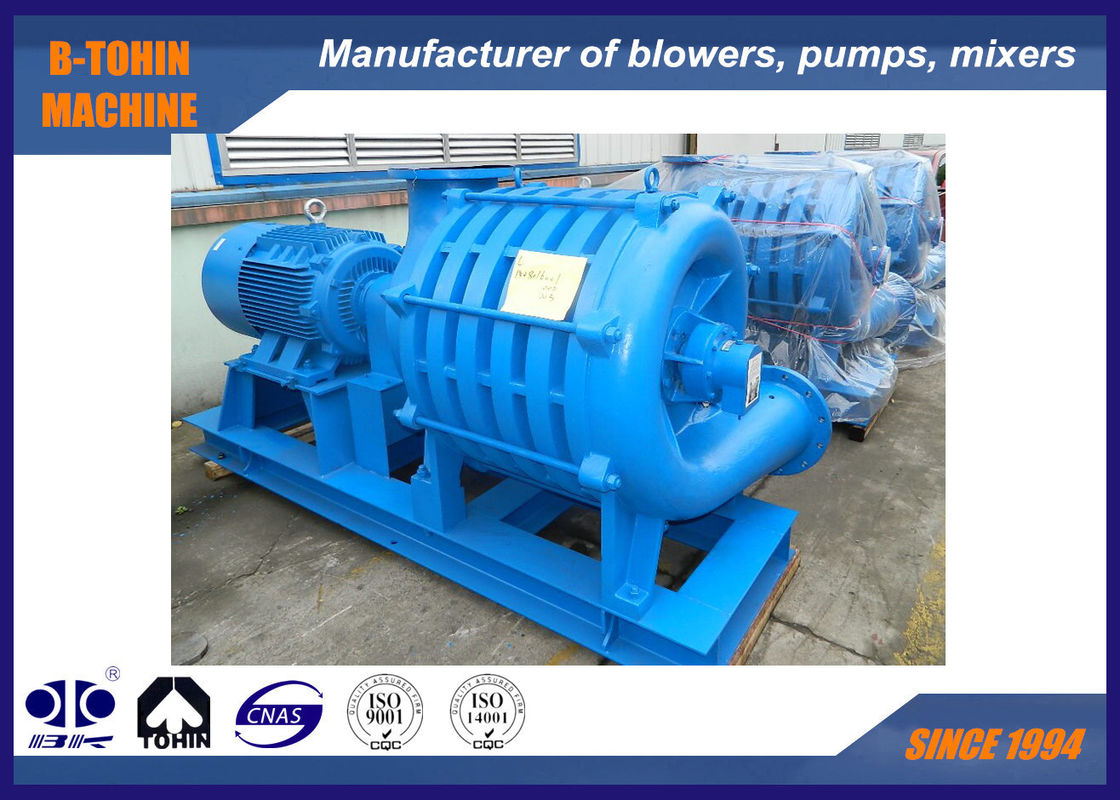

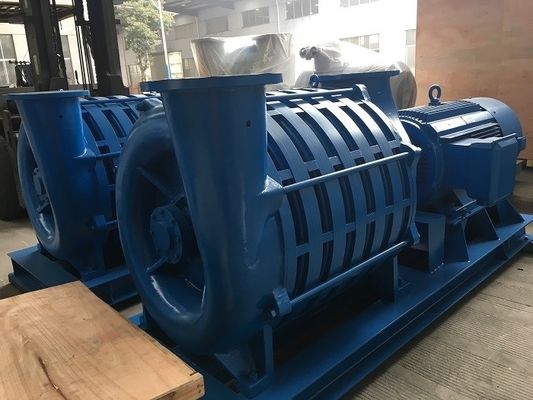

Snelheid 2950 r/min, Inlaatstroom 45m3/min Energiebesparend Transport Speciaal gas Meerfasige Centrifuge Blower

Geluidsarme meertraps centrifugaalventilator, beluchtingsventilator voor afvalwaterzuivering

Over D-serie meertraps centrifugaalventilator

Wij zijn een professionele fabrikant van diverse soorten ventilatoren. Onze meertraps centrifugaalventilatoren, samen met ondersteunende motoren en accessoires, kunnen ook worden geleverd met volledig uitgeruste besturingssystemen. Veel toegepast in rioolwaterzuivering, hoogoven gasvoorziening, kolen

wasinstallaties, mijnbouw flotatie, chemische gasproductie, vacuüm en andere gebieden, kunnen de meertraps centrifugaalventilatoren ook worden gebruikt om andere speciale gassen te transporteren.

1, Te transporteren medium: schone lucht, aardgas, biogas, methaan, waterstof,  enz.

2, Materiaal van de waaier: gietstaal & aluminiumlegering

3, Koelmethode: luchtkoeling of waterkoeling

4, Aandrijfmethode:  riemaandrijving

5, Toepassing: Water- en afvalwaterzuivering, vacuüm stofreiniging, luchtdroging, flotatie en scheiding, verzinken en galvaniseren, zuurstofvulling, papierproductie en -drukkerij, en luchtverbranding etc. gebieden.

Specificaties

Kenmerken

1. Compacte structuur: Elegant in uiterlijk, stabiel in werking, en handig voor installatie en onderhoud.

2. Soepele werking: De hoogrendementswaaier is geoptimaliseerd om axiale kracht te minimaliseren en statisch-dynamisch gecorrigeerd voor balans, waardoor de gehele unit soepel en stabiel draait.

3. Lage geluidsniveaus: De ventilator werkt zonder mechanische wrijving en het redelijke bladelprofiel minimaliseert geluid. Het geluid dat door de meertraps centrifugaalventilator wordt gegenereerd, is hoogfrequent, wat aanzienlijk kan worden gedempt door obstakels, dus er is bijna geen geluid buiten de ventilatorruimte.

4. Lagersmering: Vet smering wordt toegepast voor lagers, wat de smeercondities verbetert en de levensduur van de lagers verlengt.

5. Waaiers: De waaier is voorzien van een speciale composietcurve, die interne lekkage vermindert en de aerodynamische efficiëntie en de algehele efficiëntie van de unit verbetert.

6. Eenvoudige aanpassing: De stroom kan binnen een bepaald bereik worden aangepast door alleen de inlaatvlinderklep te gebruiken.

7. Aandrijfmethode: Aangedreven door een tweepolige asynchrone motor. Verschillende spanningsmotoren kunnen worden geselecteerd op basis van de stroomnetcondities van de gebruiker.

8. Afdichting: Elke waaier is voorzien van inlaatringen, en labyrintafdichtingen zijn aangebracht tussen de trappen en aan beide uiteinden van de behuizing om gaslekkage te voorkomen.

9. Koeling: Aangezien de waaier het gas trap voor trap comprimeert, is de temperatuur van de uitlaatbehuizing veel hoger dan die van de inlaatbehuizing. Zowel luchtkoeling als waterkoeling apparaten zijn voorzien voor het uitlaatlagerblok om de levensduur van de lagers te verlengen.

10. Transmissiemethode: Koppelingstransmissie wordt toegepast. Verschillende transmissiemethoden kunnen ook worden geselecteerd op basis van verschillende apparatuur en processen.

Structuur van de hoofdbehuizing van de ventilator

Montagetekening van het ventilatorpakket

Standaard leveringsomvang

1. Hoofdbehuizing van de ventilator

2. Inlaatdemper (met luchtfilter)

3. Gemeenschappelijke basis voor motor en ventilator (inclusief koppelingafdekking)

4. Handmatige inlaatvlinderklep

5. Motor

6. Manometer

7. Montagebouten en verbindingsaccessoires

8. Terugslagklep

Over ons

B-Tohin Machine (Jiangsu) Co; Ltd., een joint venture, werd opgericht in 1994 en is gevestigd in Yixing Environmental Protection Science and Technology Industrial Park, National High Tech Development Zone, China. Het houdt zich voornamelijk bezig met de productie en verkoop van 3-robe roots

ventilatoren, roterende ventilatoren, schroefventilatoren, luchtgesuspendeerde centrifugaalventilatoren, magnetische centrifugaalventilatoren, tandwiel-snelheid enkels-traps hogesnelheid centrifugaalventilatoren, meertraps centrifugaalventilatoren, glasvezelventilatoren, roestvrijstalen ventilatoren, vacuümpompen, waterpompen en andere

producten. De producten worden veel gebruikt in milieubescherming waterzuivering, bouwmaterialen cement, chemische industrie, elektrische energie aardolie, staal, metallurgie, mijnbouw, drukkerij en ververij, graantransport, nieuwe energie en nieuwe materialen en andere industrieën. De

producten worden over het hele land verkocht en geëxporteerd naar vele landen en regio's. Momenteel heeft het bedrijf een jaarlijkse productie- en verkoopomvang van meer dan 30.000 eenheden (sets) van diverse soorten ventilatoren en pompen.

Het bedrijf heeft met succes de certificering van ISO9001 kwaliteitsmanagementsysteem, ISO 14001 milieumanagementsysteem, ISO 45001 beroepsgezondheid en veiligheidsmanagementsysteem en ISO50001 energie

managementsysteem certificering doorstaan. Het bedrijf is ook al vele jaren gecertificeerd als "High &New-tech Enterprises of Jiangsu Province". Het B-Tohin Tech R&D Center heeft een team van professoren, doctorale en masterstudenten, en een groep

afgestudeerde studenten voor wetenschappelijke en technologische innovatie. Het heeft het "Jiangsu Province Energy Saving Aerodynamic Equipment Engineering Technology Research Center" en het "Air Suspension Bearing Research and Production Center" opgericht. Tegelijkertijd

heeft het ook de nationale standaard GB/T2.79.22-2011 "Product After Sales Service Evaluation System" vijfsterrencertificering, "JiangSu Province Specialized, Refine, Unique and New Small and Medium-sized Enterprises", Mayor's Quality Management Excellence Award",

"Carbon Management System Certificate", "AA level Integration Management System Evaluation Certificate", en "Enterprise in Compliance with Environmental Protection Equipment Manufacturing Industry Standard." verkregen.

Als lid van het National Blower Standardization Technical Committee, neemt deel aan de formulering en revisie van meerdere windturbine-industriestandaarden, en dient als de belangrijkste opsteller. De hoofdproducten hebben ook CE-certificering doorstaan voor export naar de

Europese Unie, evenals meerdere internationale certificeringen zoals GOST en BV.
