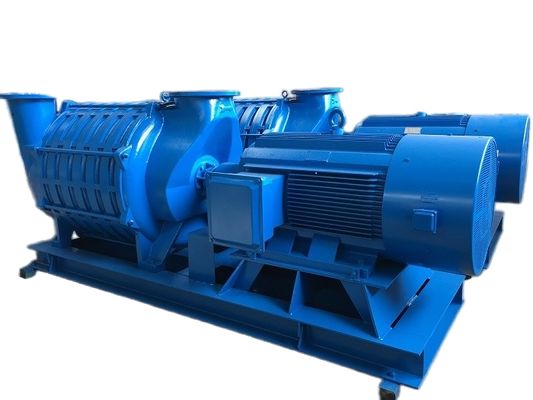

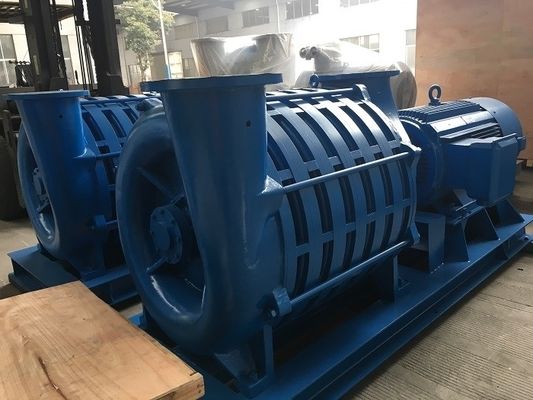

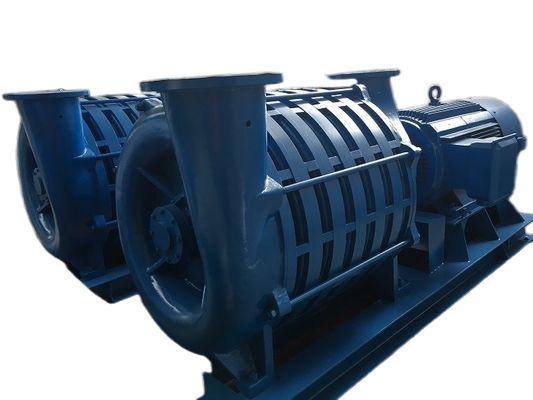

D75(1.4-1.8),75m3/min Uitgangsluchtstroom,2950 r/min Snelheid, Centrifugeer met meerdere fasen

Geluidsarme meerfasige centrifugaalventilator, luchtblazer voor afvalwaterzuivering

Over D-serie meerfasige centrifugaalventilator

Wij zijn een professionele fabrikant van diverse soorten ventilatoren. Onze meerfasige centrifugaalventilatoren, samen met ondersteunende motoren en accessoires, kunnen ook worden geleverd met volledig uitgeruste besturingssystemen. Breed toegepast in rioolwaterzuivering, hoogoven gasvoorziening, kolen

wasinstallaties, mijnbouw flotatie, chemische gasproductie, vacuüm en andere gebieden, kunnen de meerfasige centrifugaalventilatoren ook worden gebruikt om andere speciale gassen te transporteren.

1, Te transporteren medium: schone lucht, aardgas, biogas, methaan, waterstof,  enz.

2, Materiaal van de waaier: gietstaal & aluminiumlegering

3, Koelmethode: luchtkoeling of waterkoeling

4, Aandrijfmethode:  riemaandrijving

5, Toepassing: Water- en afvalwaterzuivering, vacuüm stofreiniging, luchtdroging, flotatie en scheiding, verzinken en galvaniseren, zuurstofvulling, papierproductie en -drukkerij, en luchtverbranding, enz. gebieden.

Specificaties

Kenmerken

1. Compacte structuur: Elegant in uiterlijk, stabiel in werking, en handig voor installatie en onderhoud.

2. Soepele werking: De hoogrendement waaier is geoptimaliseerd om axiale kracht te minimaliseren en statisch-dynamisch gebalanceerd, waardoor de gehele unit soepel en stabiel draait.

3. Geluidsarm: De ventilator werkt zonder mechanische wrijving, en het redelijke schoepprofiel minimaliseert geluid. Het geluid dat door de meerfasige centrifugaalventilator wordt gegenereerd, is hoogfrequent, wat aanzienlijk kan worden gedempt door obstakels, dus er is bijna geen geluid buiten de ventilatorruimte.

4. Lagersmering: Vet smering wordt toegepast voor lagers, waardoor de smeercondities worden verbeterd en de levensduur van de lagers wordt verlengd.

5. Waaijer: De waaier is voorzien van een speciale composietcurve, die interne lekkage vermindert en de aerodynamische efficiëntie en de algehele efficiëntie van de unit verbetert.

6. Eenvoudige aanpassing: De stroom kan binnen een bepaald bereik worden aangepast door alleen de inlaat vlinderklep te gebruiken.

7. Aandrijfmethode: Aangedreven door een tweepolige asynchrone motor. Verschillende spanningsmotoren kunnen worden geselecteerd op basis van de omstandigheden van het elektriciteitsnet van de gebruiker.

8. Afdichting: Elke waaier is voorzien van inlaatringen, en labyrintafdichtingen zijn aangebracht tussen de trappen en aan beide uiteinden van de behuizing om gaslekkage te voorkomen.

9. Koeling: Aangezien de waaier gas trap voor trap comprimeert, is de temperatuur van de uitlaatbehuizing veel hoger dan die van de inlaatbehuizing. Zowel luchtkoeling als waterkoeling apparaten zijn voorzien voor het uitlaatlagerblok om de levensduur van de lagers te verlengen.

10. Transmissiemethode: Koppelingstransmissie wordt toegepast. Verschillende transmissiemethoden kunnen ook worden geselecteerd op basis van verschillende apparatuur en processen.

Belangrijkste kenmerken

·Geluidsarm: er is geen mechanische wrijving tijdens de luchtblazende werking, en een redelijk schoepprofiel wordt aangenomen om het geluid te minimaliseren.

·Kleine trillingen: de geoptimaliseerde waaier vermindert de axiale kracht tot het minimum, zodat de gehele machine soepel kan draaien.

·Niet-mechanische wrijvingsmachines: geen tandwielversnelling is vereist. De ventilator rotor wordt ondersteund door twee lagers aan de voor- en achterkant. Tijdens de werking is er geen mechanische wrijving tussen enig deel behalve de lagers, dus geluid veroorzaakt door mechanische wrijving wordt vermeden, waardoor de langste levensduur van de ventilatorhost wordt gegarandeerd.

·Gemakkelijke aanpassing van de luchtstroom: het aanpassingsbereik van de luchtstroom van de ventilator is 50%~100%, wat wordt aangepast door de vlinderklep aan de inlaat te bedienen.

·Olievrije machines: er worden geen olie en gas gegenereerd tijdens het drukproces van de ventilator, zodat de beluchter niet wordt gecorrodeerd en de levensduur van het beluchtingssysteem wordt verbeterd.

Waterkoeling wordt toegepast voor het achterste lager, wat de levensduur verlengt.

·Geavanceerde technologie toegepast voor de rotor voor het bereiken van hoge sterkte en lange levensduur.

Standaard leveringsomvang

1. Ventilator hoofdonderdeel

2. Inlaatdemper (met luchtfilter)

3. Gemeenschappelijke basis voor motor en ventilator (inclusief koppelingafdekking)

4. Inlaat handmatige vlinderklep

5. Motor

6. Druk meter

7. Montagebouten en verbindingsaccessoires

8. Terugslagklep
