1, Inlaatleischoepenapparaat
De inlaatgeleidingsschoep bestaat uit negen schoepen en wordt vóór de waaier geïnstalleerd. De open mate ervan wordt geregeld door een elektrische operator. Wanneer de elektrische operator een 4-20mA-signaal ontvangt van het bedieningspaneel, wordt de open graad van de schoepen aangepast (de waarde van de open graad wordt zowel op het paneel van de elektrische operator als op het bedieningsscherm weergegeven), zodat het inlaatleischoepenapparaat kan werken voordat gas in de waaier stroomt en de functie van luchtstroomaanpassing van 45-100% realiseert.
2, voluut
De meest geschikte slakkenhuisrunner wordt gebruikt voor betrouwbare pneumatische prestaties, hoge efficiëntie en voor het bereiken van alle multivariate efficiëntie tot 85%.
3, opstapdoos
Het tandwiel is voorzien van een spiraalvormig opvoertandwiel. Het gare is diffusiegehard en levert uitstekende prestaties bij rotatie op hoge snelheid en een lange levensduur.
Er wordt gebruik gemaakt van een glijlager met een Babbitt-metalen oppervlak. Het lager heeft een smeerfilm nodig om de as te ondersteunen en te koelen. Het wordt gekenmerkt door lage wrijving, hoge klopvastheid, betrouwbare prestaties en een lange levensduur.
4, hoog rendement waaier
De waaier, die van het ternaire gemengde semi-open type is, is ontworpen door de driedimensionale theorie. De curve voor de waaier wordt terugkerend geselecteerd om te simuleren
werkende staat op de computer, en beter passend voor de daadwerkelijke gasstroom. Ondertussen vermindert het de schoepvervorming veroorzaakt door middelpuntvliedende kracht en verbetert de efficiëntiebetrouwbaarheid.
Het geavanceerde verbindingstype wordt toegepast voor de waaier en de hogesnelheidsas. Vóór levering worden oversnelheids- en dynamische balanstests van de waaier uitgevoerd om de hoge prestaties van de ventilator te garanderen.
Het materiaal van de waaier is optioneel, aero-metaal of roestvrij staal of andere materialen beschikbaar volgens de wensen van de klant.

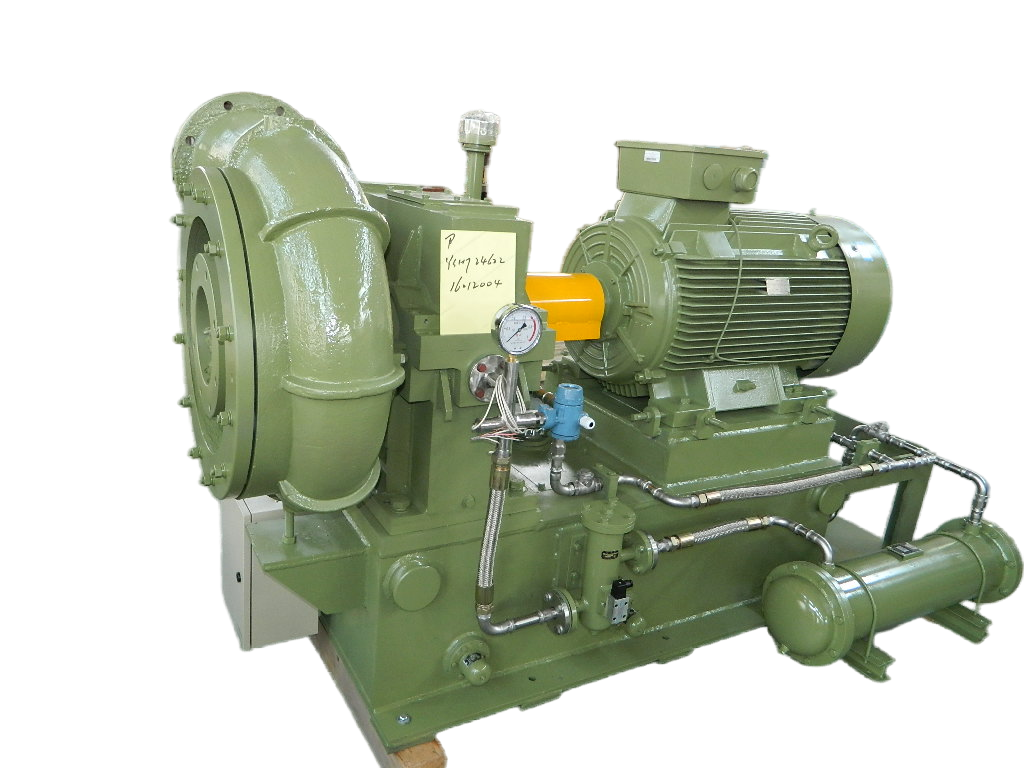

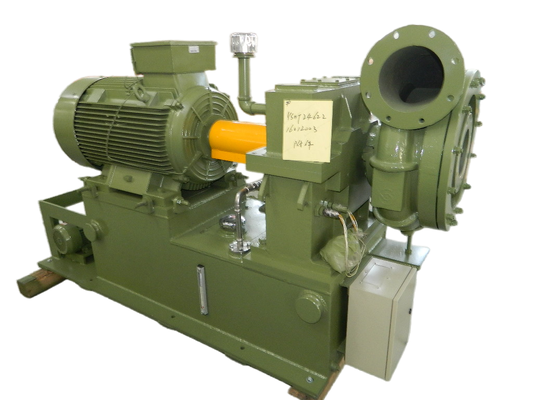

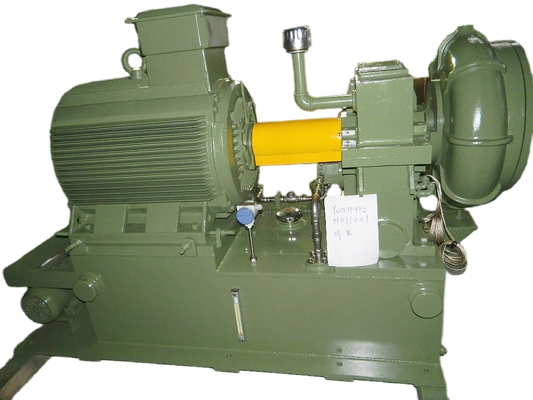

Blower structuur
De centrifugaalventilator uit de Gs-serie heeft een eentraps cantilever, een axiale inlaat en een radicale afvoerstructuur. Er komt lucht in de zuigleiding en de
inlaatleischoepenapparaat van de inlaatfilterinstelling. De hoofdaandrijfmotor is verbonden met de koppeling en de opstapkast. Bij het starten,
de opwaartse tandwielaandrijving drijft de ternaire gemengde halfopen waaier aan om gas voor stroom te maken, en de gasafvoer via een schoepenloze diffuser en
slakkenhuis kamer.
Prestatiecurve ventilator uit de GS-serie
Centrifugaalventilator uit de GS-serie beschikt over eentraps cantilever, axiale inlaat en radicale afvoerstructuur. Er komt lucht in de zuigleiding en de
inlaatleischoepenapparaat van de inlaatinstelling. Hoofdaandrijfmotor is verbonden met de koppeling en de opstapkast. Bij het starten, de versnelling
drijf de ternaire gemengde semi-open waaier aan om gas te maken voor stroom, en het gas wordt afgevoerd via een schoeploze diffusor en een slakkenhuiskamer.
Blowerbedieningssysteem
Hoogwaardige automatisering en betrouwbaar
Gebruikmakend van een zelfsturend intelligent instrument of programmeerbare logische besturing (PLC) en mens-machine-gespreksinterface voor het hele runproces, waarmee het automatisch / handmatig aanpassen van de luchtstroom kan worden gerealiseerd. Het ventilatorbesturingssysteem van de GS-serie omvat: ventilator, step-up box, motor, smeermiddelstation, inlaat
filter, regelbare luchtontlastklep, asvibratie, anti-pieksysteem, enz. Het vergt een diditaal display-aanraakscherm en kan de volledige controle en regeling verwerken via de bijbehorende software. Ondertussen kan het verschillende storingen registreren en de storingen op intelligente wijze dagnose
het suggereren van de oorzaak van mislukkingen.
De cruciale componenten voor het automatische besturingssysteem zijn geïmporteerde componenten die de nauwkeurigheid, betrouwbaarheid en eenvoudig onderhoud van het besturingssysteem garanderen.
Monitor op afstand
Het besturingssysteem kan de gemeten gegevens verzenden via internet of GPRS-zender. Klanten kunnen inloggen op onze website (Http://www.bk.com.cn) om de bedrijfstoestand te controleren; Ondertussen zal ons bedrijf het periodiek controleren en het belangrijke monitorpunt of abnormale informatie naar sturen
klanten via een kort bericht of mail. Dit externe monitorsysteem is een verdere garantie voor de veilige werking van de ventilator.
Blowerprojecten uit de GS-serie
