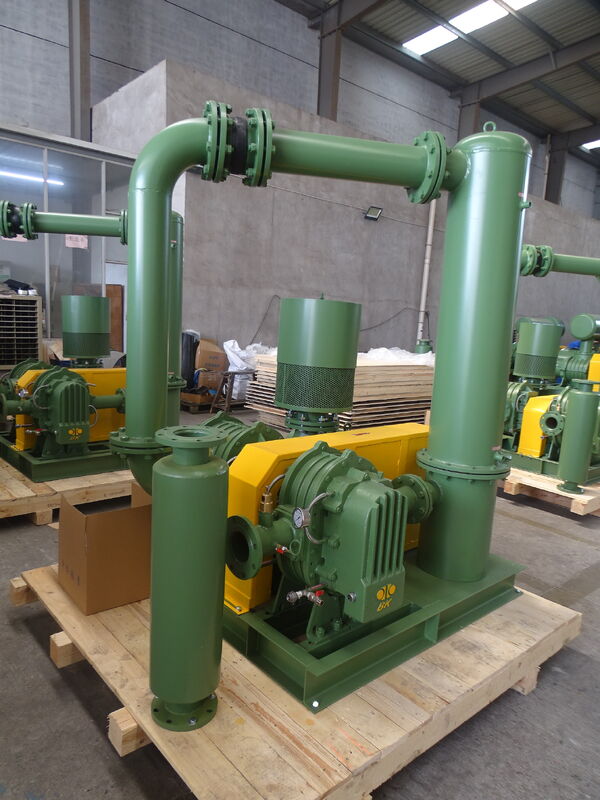

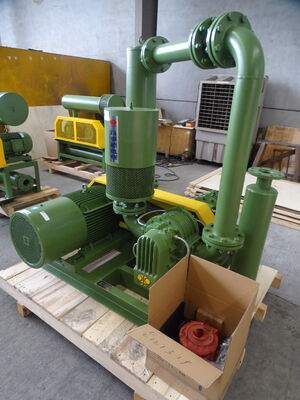

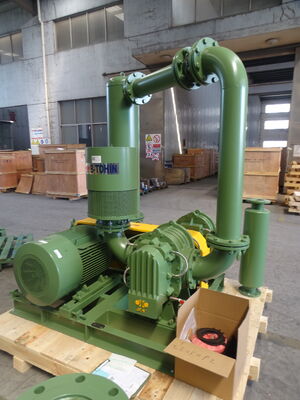

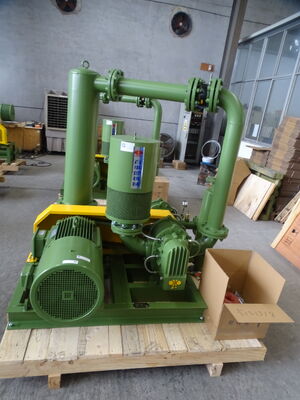

BKD hoge druk,10,0-1,5 kgf/cm2 Druk, waterkoeling, tweefasen, drie lobbewortels luchtblazer

1 BKD-type wortelblazer



De BKD-tweefasige blazer bestaat uit twee BKW-blazers in serie, die de drukgrens van één blazer kunnen overschrijden.Het door de primaire blazer afgevoerde hoogtemperatuurgas wordt door een middenkoeler afgekoeld voordat het in de secundaire blazer komt, zodat de temperatuur niet hoger is dan de opgegeven waarde, waardoor de goede werking van de secundaire blazer wordt gewaarborgd.



De BKD-serie is een tweestaps wortelblazer, met twee BKW-blazers in serie, en overschrijdt de maximale druk in vergelijking met een enkele,Ook is er een midden koelsysteem tussen de eerste en de tweede faseHet zorgt voor de standaard temperatuur van de luchtstroom naar de tweede blazer.



2 Productspecificaties



Type	Geschikte blazer	Port Dia (MM)	Druk (kgf/cm2)	Versnelling ((rmp)		Inlaatluchtstroom (m3/min)	Schachtvermogen (kw)	Koelwater ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 (((2,5")	1.0-1.5	850-1600	1050-1800	3.32-8.77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80 (((3")	1.0-1.5	850-1500	850-1500	6.05-14.74	16.43-38.89	40
BKD-3000	BKW7011+BKW7006	100 (((4")	1.0-1.5	850-1500	1000-1650	13.93-29.31	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150 (((6")	1.0-1.5	850-1400	850-1400	20.82-41.57	49.28-103.6	70
BKD-5000	BKW8024+BKW8016	200(8")	1.0-1.5	850-1400	850-1400	31.97-62.99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	250 (((10")	1.0-1.5	850-1400	850-1400	55.17-105.9	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	1.0-1.5	850-1400	850-1400	80.6-150.88	175.2-383.1	160



3 Inlaatluchtstroom (m3 / min) en asvermogen (KW) bij verschillende omstandigheden



Type	Port Dia	Versnelling		Inlaatluchtstroom ((m3/min) en asvermogen ((KW) bij verschillende omstandigheden								Koelwater
				1.0kgf/cm2		1.2kgf/cm2		1.4 kgf/cm2		1.5 kgf/cm2
				10000 mmH2O		12000 mmH2O		14000mmH2O		15000 mmH2O
		rpm		0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKD-1000 (BKW5006+) BKW5003)	65 (((2,5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 Grensdimensie van BKD-1000



BKD Uitleg van de afmetingen                         Eenheid: mm Type Port Dia Motorvermogen Een B. C D E F G H Ik... J K L M N 0 n Q×h BKD-1000 65 (((2,5") 11 ¢ 30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300 BKD-2000 80 (((3") 15 ¢ 45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300 BKD-3000 100 (((4") 30 tot 45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400 55 tot 75 650 1300 25 1400 1450 1350 BKD-4000 150 (((6") 55 tot 90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200(8") 75 ¢ 200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400 BKD-6000 250 (((10") 132 ¢ 200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400 220 tot 280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160 tot 200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400 220 ~ 250 ((6kv) 1375 2750 25 2800 280 ~ 400 ((6kv) 1435 2870 25 2920 Opmerking: Grootte A is bedoeld als referentie,maar niet groter dan grootte B.





4 Andere toebehoren



(1) YUSV Type ontladen startklep



(2) Multifunctionele behuizing van het type BDFZ-L





• Werkingsbeginsel van de startklep voor ontlading



Deze klep wordt hoofdzakelijk gebruikt in de pijpleiding voor blazer, compressor en schroeftype blazer.



de lucht zal door de klep stromen, en de blazer zal werken zonder belasting, na een tijdje, de klep zal sluiten



omdat het drukverschil in de pijplijn en uit, zodat het realiseren start zonder belasting voor de blazer, en



kan van invloed zijn op de apparatuur en de motor.



• Hoofdkenmerken van de startklep voor ontlading

1. Het is een mechanische structuur en een redelijk ontwerp.
2. Er is geen noodzaak voor bypass en elektrisch uitvoerend systeem.
3. Het vervangt de veiligheidsklep en beschermt de start in ernstige toestand.
4. Makkelijk te monteren en te onderhouden.



• Hoofdkenmerken van de behuizing

1. Het gebruik van staal en spons voor geluidsisolatie, en met geluidsabsorberend materiaal erin ingebed, en kan geluid effectief verminderen.
2. Er zijn vier deuren, en elke kant kan goed open, wat handig is voor dagelijks onderhoud.
3. De afneembare structuur is gemakkelijk te vervoeren.
4. Compacte structuur voor minder vloeroppervlak.
