Plaats van herkomst: | China |
Merknaam: | BK |
Certificering: | ISO9001/ISO14001/CE |
Modelnummer: | BKW5006 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiation |
Verpakking Details: | de uitvoer standaard houten geval |
Levertijd: | 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 100 sets per maand |
Naam: | Ventilator van de wortels de Roterende Kwab | Type: | Het positieve Type van Verplaatsingswortels, drie kwabben |
---|---|---|---|
Luchtcapaciteit: | 3.08-11.05m3/min | Lossings differentiële druk: | 60-100KPA |
Motormacht: | 11-30W | De lossing droeg: | DN100 (4“) |
Gedreven Type: | gedreven motor, verbonden door riem en katrol | Installatietype: | Verticale, horizontale beschikbaar ook |
Hoog licht: | hoge drukventilator,roterende positieve ventilator |

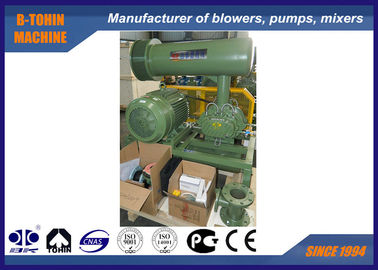

DN100 Ventilator van de wortels de Roterende Kwab, maxiumumdruk 100KPA, de ventilator van verluchtingswortels
Op de basis van geïntroduceerde technologie van Amerikaan, ontwikkelden wij BKW-de ventilators van Reekswortels met tri-kwabben en waterkoelingsstructuur. De ventilatoreenheid heeft een compacte bouw met inbegrip van ventilator, motor, inham en lossingsknalpotten, filter, flexibele verbindingen, relesf klep, controleklep, en drukmaat, en kan ook met akoestische bijlage en controleapparaten worden uitgerust.
Specificaties
Model |
BKW5006 |
Luchtcapaciteit |
3.08-11.05m3/min |
Lossings differentiële druk |
60-100KPA |
Roterende snelheid |
850-2000rpm |
Het koelen watervolume |
6 l/min. |
Motortype |
11-30KW |
Motormerk |
Norm: Siemens Beide of Wannan-motor |
Installatietype |
Norm: horizontaal type. |
N.W. van ventilator zonder motor |
214kg |
Verpakkingsgrootte ong. |
Kist voor ventilator: 1.4*1*0.75m (L*W*H) Kist voor ventilatortoebehoren: 1.22*0.66*0.51m (L*W*H) |
Toepassingen
1. verluchtingswaterzuiveringsinstallatie
2. het polijsten in behandeling van afvalwater
3. het pneumatische vervoeren in cementinstallaties
4. stofverwijdering in elektrische centrale
Parameterblad
Model | Snelheid | Inhamcapaciteit (m3/min) en schachtmacht (kW) | Het koelen Water |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
t/min | m3 /min | KW | m3 /min | KW | m3 /min | KW | m3 /min | KW | m3 /min | KW | L/min. | |
BKW5006 Haven Dia: DN100 (4“) |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | ||||
1150 | 5.31 | 8.72 | 5.10 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | ||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.60 | 12.12 | 5.42 | 13.54 | ||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.10 | 14.63 | 5.94 | 16.17 | ||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | ||
1600 | 8.35 | 12.13 | 8.14 | 13.68 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | ||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.80 | 18.96 | 8.64 | 20.96 | ||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | ||
2000 | 11.05 | 15.16 | 10.85 | 17.10 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 | 23.95 |
Structuur van ventilator hoofdlichaam
Stroomrichting van koelwater
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. inhamknalpot (met luchtfilter)
3. afzetknalpot
4. verlicht klep
5. controleklep
6. flexibele verbinding
7. drukmaat
8. ventilatorkatrol en motorkatrol
9. V-riem
10. riemdekking
. openbare basis 11
12. motor
