Professionele Fabrikant van Diverse Soorten Ventilators

|
| Plaats van herkomst: | China |
| Merknaam: | BK |
| Certificering: | ISO9001/ISO14001 |
| Modelnummer: | BV5009 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Ventilator van de reekswortels van de uitvoer erft de standaard houten caseAbout BKW BKW het ontwerp |
| Levertijd: | 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af |
| Betalingscondities: | L / C, T / T |
| Levering vermogen: | 80 sets per maand |
| Type: | vacuümsauction, wortelstype | Luchtcapaciteit: | 5.68-18.41m3/min |
|---|---|---|---|
| Lossings differentiële druk: | -10KPA - -40KPA | Motormacht: | 3-18.5KW |
| De lossing droeg: | DN100 (4“) | Koeltype: | Lucht |
| Gedreven Type: | gedreven motor, verbonden door riem en katrol | ||
| Markeren: | wortelstype vacuümpomp,de pomp van de luchtventilator |
||

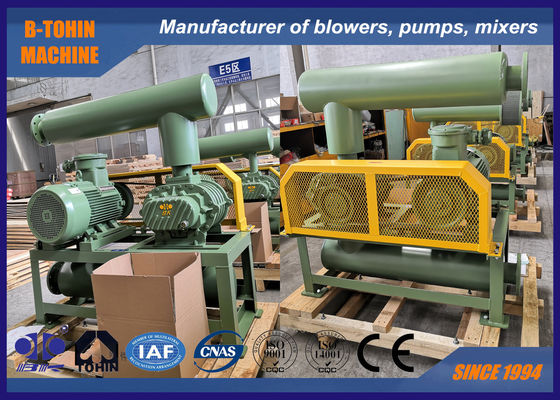

De Ventilatorvacuümpomp van luchtwortels, maximumdruk -40KPA, vacuümventilator
Ongeveer BK-vacuümpomp
BK de vacuümpomp wordt ontworpen voor vacuümgebruik door de afzet en de inham van positieve wortelsventilator te veranderen. Zijn vacuümdruk behandelt 10KAP aan -40KPA. Het wordt wijd toegepast in voedsel het vervoeren, metallurgie, de chemische industrie en elektronische deklaag. Het wordt gekenmerkt van stabiele verrichting en betrouwbare prestaties.
Specificaties
|
Model |
BV5009 |
| Inhamafmeting | DN100 |
| Afzetdimensie | DN100 |
|
Luchtcapaciteit |
5.68-18.41m3/min |
|
Lossings differentiële druk |
-10 ~ -40KPA |
|
Roterende snelheid |
850-2000rpm |
|
Motortype |
3-18.5KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
|
Installatietype |
Norm: horizontaal type. Verticaal type beschikbaar voor uw optie |
|
N.W. van ventilator zonder motor |
239kg |
|
Verpakkingsgrootte ong. |
1.5*1.05*1.75m (length*width*height) |
Parameterblad
| Model | Haven Dia (MM.) |
Snelheid | Inhamcapaciteit (m3/min) en schachtmacht (kW) | |||||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
| t/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BV5009 | 100 (4“) | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 |
| 1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | ||
| 1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | ||
| 1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | ||
| 1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | ||
| 1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | ||
| 2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | ||

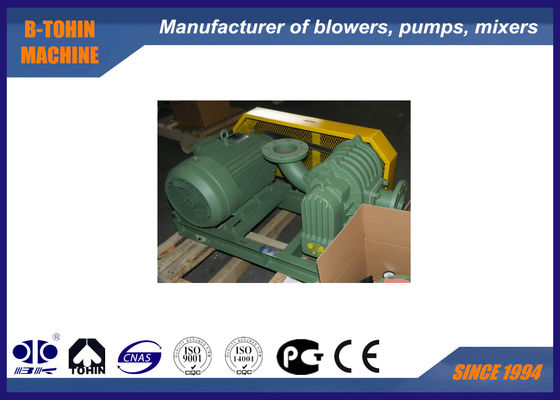

Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. ventilator hoofdlichaam
2. vacuümveiligheidsklep
3. inhamknalpot
4. afzetknalpot
5. openbare basis (met riemdekking)
6. rubber flexibel verbinding en schokstootkussen
7. ventilatorkatrol
8. drukmaat
9. riem
10. bouten en noten en andere verbindingsdelen
11. motor
