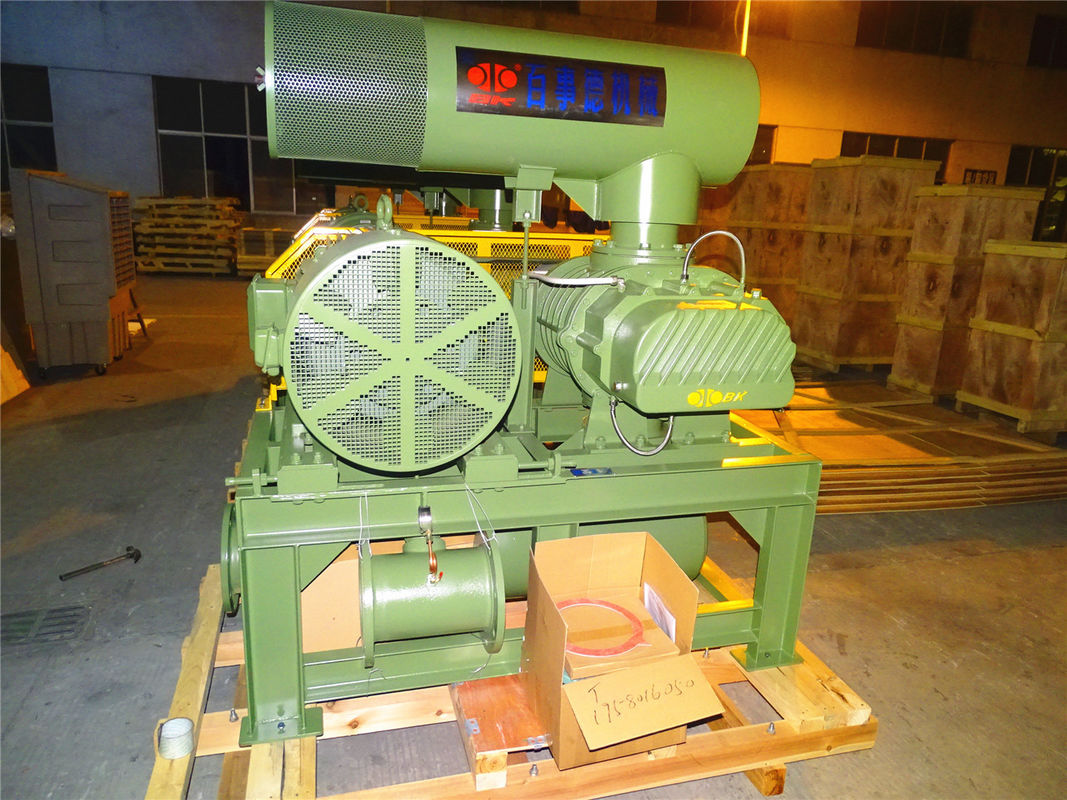

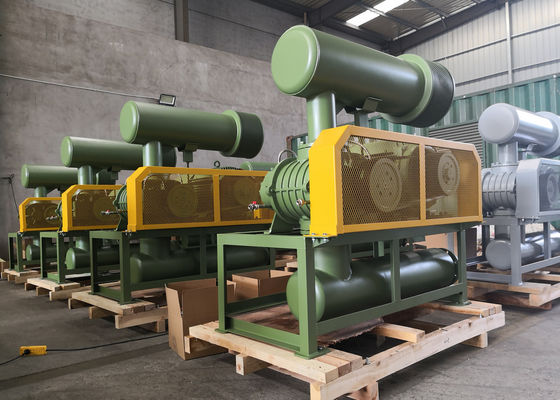

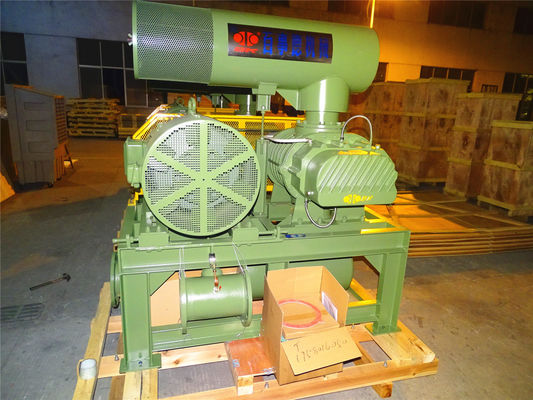

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min

  • Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min
  • Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min
Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min
Productdetails:
Plaats van herkomst: CHINA
Merknaam: BK
Certificering: ISO9001/ISO14001
Modelnummer: BKW8024S
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: Negotiation
Verpakking Details: De uitvoer Standaard Houten Geval
Levertijd: 5 tot 20 werkdagen, hangt in bestelling af bedrag en specificatie
Betalingscondities: L/C, T/T
Levering vermogen: 50 reeksen per maand
Contact
Gedetailleerde productomschrijving
Naam: Ventilator van de wortels de Roterende Kwab Type: Het positieve Type van Verplaatsingswortels, drie kwabben
Luchtcapaciteit: 31.89-50.67m3/min Lossings differentiële druk: 60-80KPA
Motormacht: 55-90W De lossing droeg: DN200 (8“)
Gedreven Type: gedreven motor, verbonden door riem en katrol Installatietype: horizontaal, ook beschikbare verticaal
Hoog licht:

bar 0

,

8 ventilator van de wortels de roterende kwab

,

roterende de kwabventilator van drie kwabbenwortels


Roterende de Kwabventilator van Gietijzerwortels, de kwabventilator van capaciteits3600m3/hour wortels

De wortelsventilator is een soort volumetrische ventilator waarvan luchtcapaciteit en de revolutie een deel heeft gevormd. Elke omwenteling van de drie-kwab type ventilator vereist drie keer van lucht suction& lossing van twee-kwabben. Vergeleken bij twee-kwab type ventilator, heeft de ventilator van drie kwabwortels de kenmerken van lage luchttrilling en stabielere verrichting.

Het heeft twee kwabben op de twee parallelle lagers. Er zijn kleine uiterst kleine ruimten tussen kwabben, elliptisch omhulsel evenals elke kwab. hij eenvormige de snelheidsomwenteling van kwabben bij tegenovergestelde richtingen maakt de bepaalde die hoeveelheidslucht door insluiten en kwabben vervoerd de zuigingskant aan de lossingskant vormen wordt omcirkeld.



Specificaties


Model

BKW8024S

Luchtcapaciteit

31.89-50.67m3/min

Lossings differentiële druk

60-80KPA

Roterende snelheid

800-1100rpm

Het koelen watervolume

15 l/min.

Motortype

55-90KW
380/400/415/440V, 3PHASES, 50/60HZ

Motormerk

Norm: Siemens Beide of Wannan-motor
De motor van Siemens en ABB-voor uw optie

Installatietype

Norm: horizontaal type.
 Verticaal type beschikbaar voor uw optie

N.W. van ventilator zonder motor

1160kg

Verpakkingsgrootte ong.

2.28*1.51*2.45m (L*W*H)





Eigenschappen
1. Rotorkrommen beter voor energie - besparing 15 aan 25%
2.BKW de wortelsventilator heeft goede het verzegelen prestaties door fluoro rubber verzegelend materiaal te gebruiken.
3. De toestelnauwkeurigheid is de vijfde klasse, en die de belangrijkste delen zijn NC voor het verzekeren van het vlotte lopen machinaal wordt bewerkt.
4.Low trilling toe te schrijven aan nauwkeurig dynamisch saldo.
de 5.The vervoerde lucht is schoon en vrij van olie of stof.



Parameterblad



Model Haven Dia (MM.) Snelheid Inhamluchtstroom (m3/min) en schachtmacht (kW) (m3/min)
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 0.9kgf/cm2 1.0kgf/cm2 Het koelen
Water
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
t/min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min.
BKW8024S 200 (8“) 800 33.69 46.25 32.76 51.61 31.89 56.97         15
850 36.52 49.14 35.59 54.84 34.72 60.53
900 39.35 52.03 38.42 58.06 37.56 64.09
1000 45.01 57.82 44.08 64.51 43.22 71.21
1100 50.67 63.60 49.74 70.96 48.88 78.33



Structuur van ventilator hoofdlichaam

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min 0




Stroomrichting van koelwater

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min 1




Het assembleren van tekening van ventilatorpakket

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min 2

Standaardlevering van werkingsgebied

1. schachtventilator
2. inhamknalpot (met luchtfilter)
3. afzetknalpot


4. verlicht klep

Het is een veiligheidsapparaat op het systeem. Wanneer het systeem abnormaal werkt en de weerstand hoger is dan de geschatte waarde, opent de drukafblaasklep om de lucht van de drukafblaasklep te lossen om de ventilator en de motor het zijn te verhinderen overbelasting.

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min 3



5. controleklep

Het wordt gebruikt om terugvloeien van hoge druklucht in het systeem tijdens sluiting te verhinderen. Het terugvloeien kan ventilatorterugkeer veroorzaken en dan ventilatordefecten veroorzaken. Het kleplichaam wordt gemaakt van gietijzer.

Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min 4Gietijzer 80KPA van de de Kwabventilator van 0,8 Barswortels de Roterende Capaciteit 31.89-50.67m3/Min 5



6. flexibele verbinding
7. drukpand
8. ventilatorkatrol en motorkatrol
9. V-riem
10. riemdekking
. openbare basis 11
. motor 12
