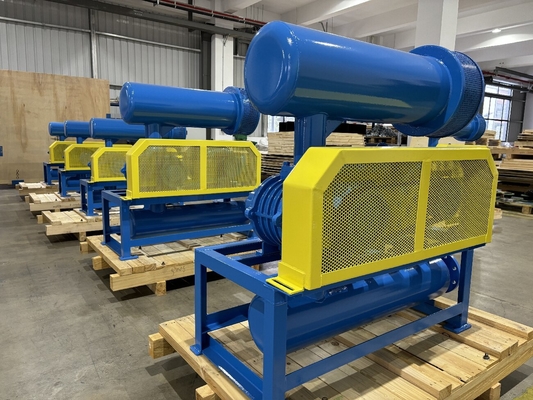

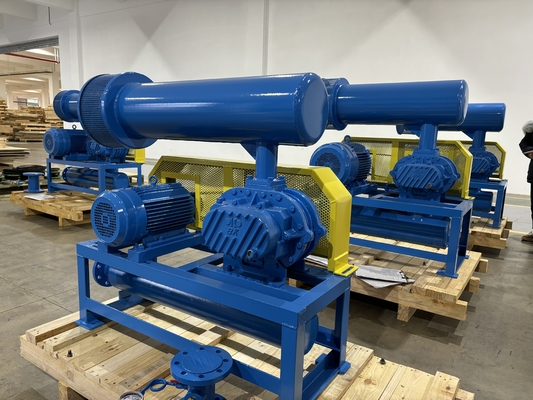

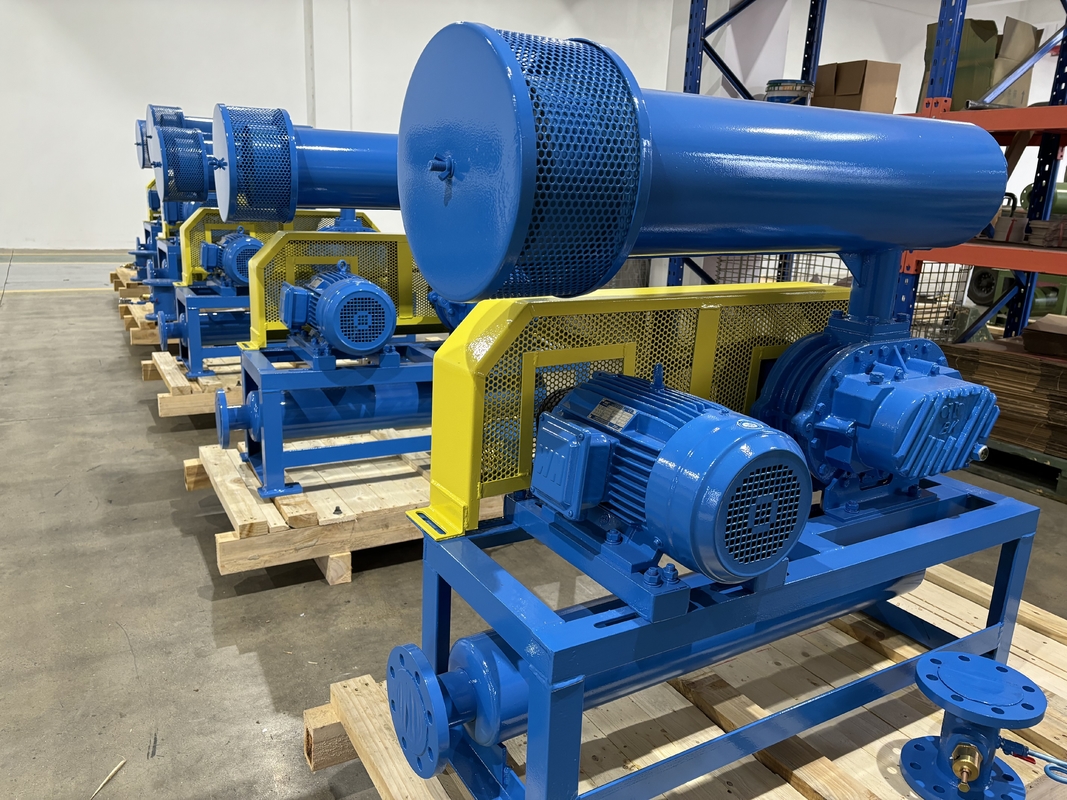

DN200 30-132 kW 10-80 kPa Roots draaizuigerblower luchtkoeling blauwe kleur

Productdetails:

Plaats van herkomst:	China
Merknaam:	BC
Certificering:	ISO9001/ISO14001
Modelnummer:	BC9020S

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	USD 7500-10000 / SET
Verpakking Details:	Export standaard houten kist
Levertijd:	5 tot 20 werkdagen, hangt in bestelling af bedrag en specificatie
Betalingscondities:	L/C, T/T
Levering vermogen:	50 Reeksen per maand

Contact

Gedetailleerde productomschrijving

Type:	Positieve verplaatsing, worteltype, luchtvervoer	Luchtcapaciteit:	420,58-85,85 m3/min
Differentiële druk van de ontlading:	10-80 KPA	Motorvermogen:	30 tot en met 132 kW
Lozing boring:	DN200 (8”)	Koeltype:	Lucht
Sollicitatie::	Luchting, terugspoelen, pneumatisch vervoer, toegepast voor waterbehandeling, cement, pijpleiding, e	Belangrijkste materialen:	Gietijzer
Markeren:	dn250 ventilator van de wortels de roterende kwab , 80kpa ventilator van de wortels de roterende kwab , roterende de kwabventilator van luchtkoelingswortels

DN200 Drielobbige Roots Blower, 30-132KW, 80KPA luchtgekoelde roterende blower

BC blowers hebben een verbeterde volledige adiabatische efficiëntie en volumetrische efficiëntie en bieden uitstekende lucht

capaciteit versus druk kenmerken.

Poortdiameter (mm)	200 (8")
Luchtcapaciteit	42,58-85,85m^{Antidust afdichting}/min
Afvoer differentiële druk	10-80KPA
Rotatiesnelheid	1000-1600rpm
Motortype	30KW-132KW 380/400/415/440V, 3 FASEN, 50/60HZ, frequentiemotor ook beschikbaar
Installatietype	Standaard: horizontale type. Verticaal type beschikbaar voor uw optie
Kleur	Aangepast, standaard RAL6011
N.W. van blower zonder motor	800 kg
Verpakkingsmaat ca.	2,621,782,45m (lengtebreedtehoogte)

Kenmerken:

1.BC drielobbige blowers hebben geen waterkoeling nodig binnen 80kpa stijgende druk.

2. De schuine tandwielen worden gebruikt voor veel stabieler transport.

3. Door de toepassing van een speciaal profiel van de rotor kan de speling tussen de rotors constant worden gehouden,

wat de efficiëntie nog hoger maakt.

4. De precisie van de rotors wordt volledig gecontroleerd door massaproductie op precieze NC-machines. Bovendien

zijn de rotors bijna trillingsvrij, aangezien ze al in de fabricagestadium dynamisch zijn gebalanceerd.

5. De schuine tandwielen worden gebruikt om niet alleen de levensduur te verlengen, maar ook om het geluid te verminderen.

Parameterblad

Model

Poortdiameter (mm)	Snelheid	Inlaatcapaciteit (m3/min) en asvermogen (KW)	0,1 kgf/cm2
			0,2 kgf/cm2		0,3 kgf/cm2		0,4 kgf/cm2		0,5 kgf/cm2		0,6 kgf/cm2		0,7 kgf/cm2		0,8 kgf/cm2		1000 mmH2O
			2000 mmH2O		3000 mmH2O		4000 mmH2O		5000 mmH2O		6000 mmH2O		7000 mmH2O		8000 mmH2O		0,01 Mpa
			0,02 Mpa		0,03 Mpa		0,04 Mpa		0,05 Mpa		0,06 Mpa		0,07 Mpa		0,08 Mpa		rpm
		m3/min	KW	BC9020S	KW	BC9020S	KW	BC9020S	KW	BC9020S	KW	BC9020S	KW	BC9020S	KW	BC9020S	KW	BC9020S
200 (8")	1000	51,88	24,34	49,92	31,03	48,41	37,73	47,14	44,42	46,02	51,12	45,01	57,82	43,6	65,83	42,58	72,66	1050
		54,71	25,55	52,75	32,58	51,24	39,61	49,97	46,65	48,85	53,68	47,84	60,71	46,91	67,74	46,05	74,77	1150
		60,37	27,99	58,41	35,69	56,9	43,39	55,63	51,09	54,51	58,79	53,5	66,49	52,57	74,19	51,71	81,89	1250
		66,03	30,42	64,07	38,79	62,56	47,16	61,29	55,53	60,18	63,9	59,17	72,27	58,24	80,64	57,37	89,01	1400
		74,52	34,07	72,56	43,44	71,06	52,82	69,79	62,19	68,67	71,57	67,66	80,94	66,73	90,32	65,86	99,69	1500
		80,18	36,5	78,22	45,38	76,72	56,59	75,45	66,64	74,33	76,68	73,32	86,72	72,39	96,77	71,52	106,8	1600
		85,85	38,94	83,88	49,65	82,38	60,36	81,11	71,08	79,99	81,79	78,98	92,51	78,05	103,2	77,19	113,9	Structuur van blower hoofdlichaam

Nr.

DN200 30-132 kW 10-80 kPa Roots draaizuigerblower luchtkoeling blauwe kleur 0

Onderdeelnaam	Aantal.	1	Onderdeelnaam	Aantal.	1	Onderdeelnaam	Aantal.	1
Montagetekening van blowerpakket	2	16	Linker eindkap	1	Montagetekening van blowerpakket	Olietank	1	Montagetekening van blowerpakket
16	4	20	Ronde pen	4	20	Tandwiel	2	16
Antidust afdichting	1	Montagetekening van blowerpakket	Behuizing	1	Montagetekening van blowerpakket	Sleutel	2	16
20	1	Montagetekening van blowerpakket	Oliekeerring	4	20	Axiale bus	2	16
Lager	2	16	Rechter eindkap	1	Montagetekening van blowerpakket	Lager	2	16
Gedreven waaier	2	16	Bout	8	Bout	Lagerplaat	2	16
Stofbeker	1	Montagetekening van blowerpakket	Ontluchter	1	Montagetekening van blowerpakket	Verstelbare plaat	enkele	8
24	2	16	Bout	8	24	Magnetische moer	1	Montagetekening van blowerpakket
