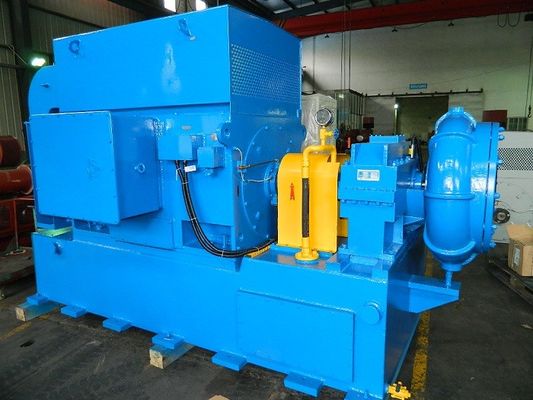

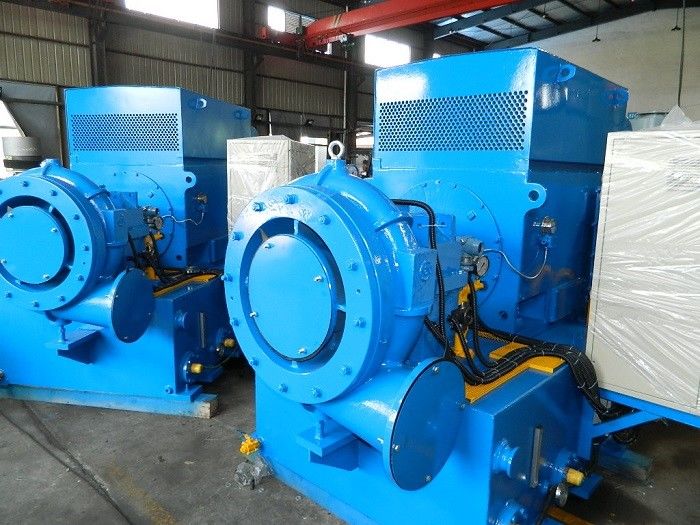

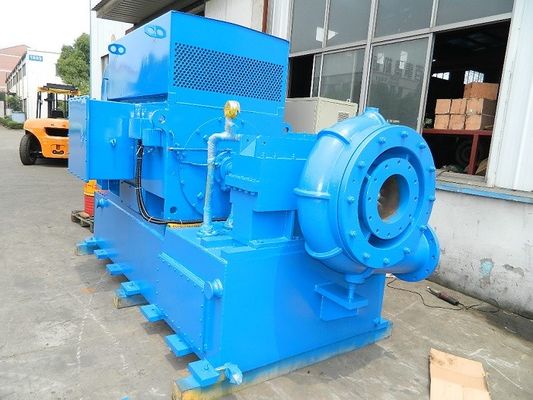

GS140 Serie 140m3/min Hoog efficiënt stuwmechanisme Eenstadium Centrifugal Blower Fan

GS140-serie 140 m³/min hoog rendement waaier eentraps centrifugaalventilator met hoge snelheid

Over GS


De eentraps hogesnelheidscentrifugaalblower uit de GS-serie is speciaal ontworpen voor de beluchting van afvalwaterbehandeling. Ondertussen is hij beschikbaar voor medium, zoals lucht, stikstof, stikstofdioxide en andere niet-corrosieve gassen.

Gs-blower wordt gekenmerkt door brede toepasbaarheid, aanzienlijke energiebesparing, klein oppervlak en eenvoudige installatie, bediening en onderhoud.

Specificaties

Toepassingen

A. Voor de cementindustrie: cementtransportventilator, ventilatie, enz.

B. Voor rioolwaterzuiveringssysteem: beluchtingsventilator, terugspoelventilator, enz.

C. Voor pneumatisch transport: voor het transporteren van poedermaterialen, zoals meel, cement, zand, graan, enz.

D. Voor stofopvang, stofreiniging, ventilatie in sommige fabrieken, ziekenhuizen, gebouwen, enz.

e. Voor elektriciteitscentrales: gastransport, zuurstofverhoging, ventilatie, stofreiniging, enz.

Blower structuur

De centrifugaalventilator uit de Gs-serie heeft een eentraps cantilever, een axiale inlaat en een radicale afvoerstructuur. Lucht komt in de zuigleiding en het inlaatleischoepenapparaat vanuit de inlaatfilterinstelling. De hoofdaandrijfmotor is verbonden met de koppeling en de opstapkast. Bij het starten,

de opwaartse tandwieloverbrenging drijft de ternaire gemengde halfopen waaier aan om gas voor kracht te maken, en de gasafvoer via een schoepenloze diffuser en een slakkenhuiskamer.

Belangrijkste kenmerken

· Goede aerodynamische prestaties: ternaire, halfopen waaier met gemengde stroming, die niet gemakkelijk vortex veroorzaakt en een klein luchtstroomverlies veroorzaakt.

·Aangepast door de inlaatleischoep is de efficiëntiecurve van de unit vlak en zelfs onder niet-ontworpen bedrijfsomstandigheden kan een goed energiebesparend effect worden bereikt.

·Compacte structuur, klein vloeroppervlak, eenvoudige bediening.

· De waaier is gemaakt van een zeer sterke luchtvaartaluminiumlegering, machinaal bewerkt door een geïmporteerd bewerkingscentrum met vijf coördinatenkoppelingen met een kleine curvefout. Het heeft betrouwbare pneumatische prestaties en een hoog rendement, terwijl het 15% -25% energie kan besparen in vergelijking met de meeste Roots-blowers.

· De waaier en het versnellingsmechanisme hebben een integrale structuur, waardoor het mechanische verlies aanzienlijk wordt verminderd.

· Spiraalvormige versnellingsuitrusting voor goede stabiliteit, weinig trillingen, weinig geluid en een lange levensduur bij hoge snelheden.

·Speciaal kantelkussenlager: door speciale kantelkussens heeft het product een hoge stabiliteit bij gebruik op hoge snelheid.

· Hoge mate van automatische controle, goede betrouwbaarheid.

Montagetekening blowerpakket

Standaard levering van scope

1. Blazer Hoofdgedeelte

2. Inlaatleischoep

3. Inlaatdemper

4. Flexibele verbinding van roestvrij staal

5. Hogesnelheidsversnellingsbak

7. Afvoerklep

8. Terugslagklep

9. Basisframe

10. Smeermiddelsysteem

11. PLC-besturingskast

12. Motor
