Productdetails:

Plaats van herkomst:	China
Merknaam:	BK
Certificering:	ISO9001/ISO14001
Modelnummer:	GS120 (1,5-2,0)

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 Instellen
Prijs:	Onderhandelbaar
Verpakking Details:	Standaard houten kist exporteren
Levertijd:	20-40 werkdagen, afhankelijk van orderbedrag en specificatie
Betalingscondities:	L/C, T/T
Levering vermogen:	10 sets per maand

Contact

Gedetailleerde productomschrijving

Luchtcapaciteit:	120m³/min	Motorvermogen:	132/160/185/200/220/250 kW
Speciale motor:	Zeeniveau>=1000m	Frequentie:	50 Hz/60 Hz
Controlemethode:	Automatisch	Toepassingen:	Afvalwaterbehandeling, rioolbeluchting, pneumatisch transport
Installatietype:	Industrieel ventilatorpakket	Versnellingstype:	Spiraalvormig tandwiel met parallelle as
Drijfveer:	Tandwiel aangedreven
Markeren:	enkelvoudige turbocompressor , blauwe centrifugaalventilator voor rioolbeluchting , Centrifugalblazer met hoge snelheid

Over GS

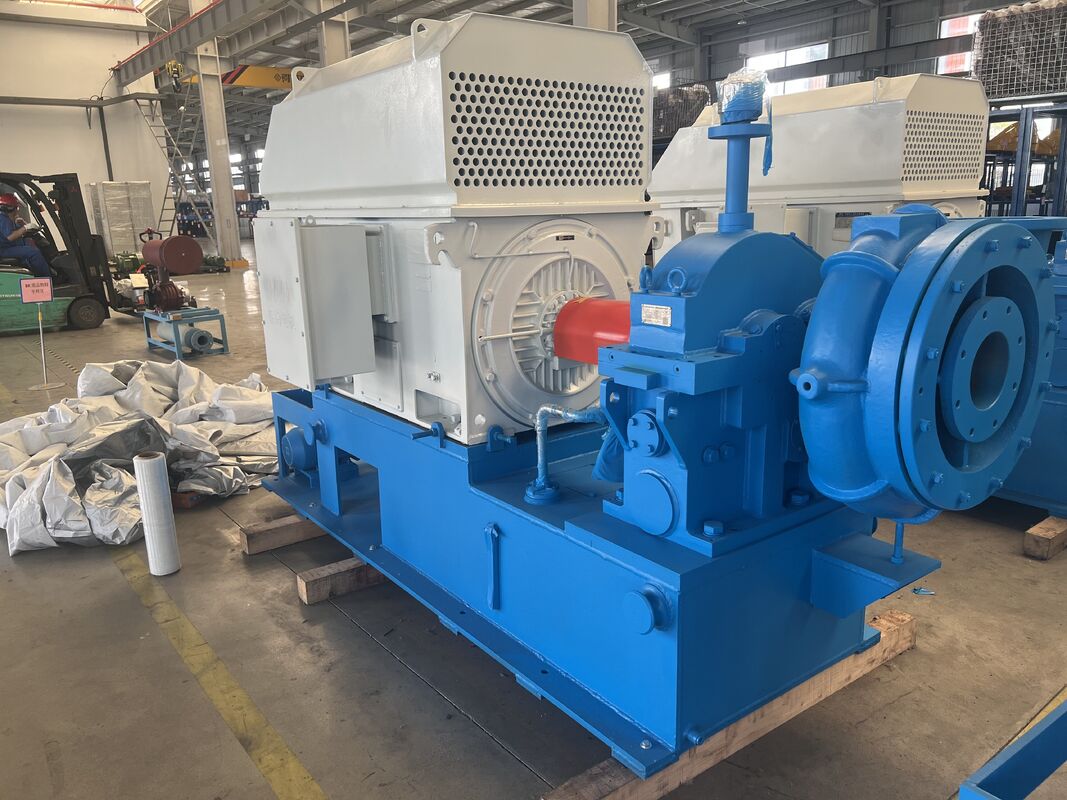

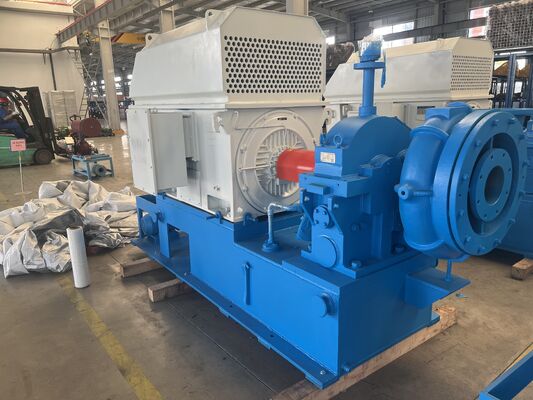

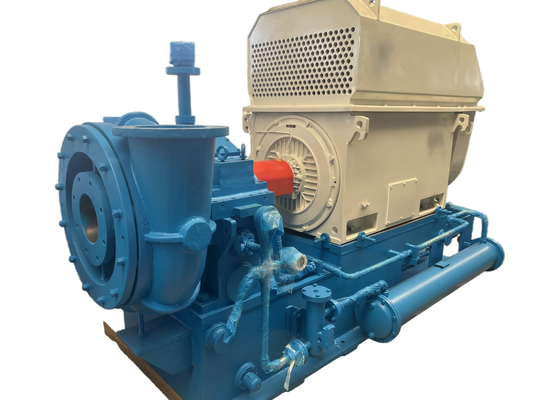

De B-TOHIN GS120 eenfasige hogesnelheidscentrifugaalventilator is ontworpen voor industriële luchttoevoer en beluchtingssystemen voor afvalwaterzuivering. Met een compacte structuur en instelling van de inlaatgeleidingsvinnen, ondersteunt het luchtstroomregeling volgens verschillende operationele vereisten.

Geschikt voor gemeentelijke afvalwaterzuiveringsinstallaties, industriële afvalwaterzuiveringsinstallaties en andere toepassingen die een betrouwbare luchttoevoer vereisen, biedt de GS120-serie een praktische oplossing voor continue industriële werking.

Specificaties

Type Nummer Model	Druk Luchtstroom	Vermogen Kpa	m³/min KW
Type Nummer Model	GS120-1.5	50	120
132	GS120-1.6	1. De afvoer druk is ontworpen voor 198Kpa(A), het toepassingsgebied: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96;	120
160	GS120-1.7	1. De afvoer druk is ontworpen voor 198Kpa(A), het toepassingsgebied: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96;	120
185	GS120-1.8	1. De afvoer druk is ontworpen voor 198Kpa(A), het toepassingsgebied: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96;	120
200	GS120-1.9	1. De afvoer druk is ontworpen voor 198Kpa(A), het toepassingsgebied: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96;	120
220	GS120-2.0	1. De afvoer druk is ontworpen voor 198Kpa(A), het toepassingsgebied: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96;	120
250	Opmerkingen:	1. De afvoer druk is ontworpen voor 198Kpa(A), het toepassingsgebied: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96;	2. Stofgehalte en andere vaste onzuiverheden ≤10mg/m3;

3. De motor moet speciaal zijn als het zeeniveau hoger is dan 1000m;
4. Het is niet geschikt voor een inlaattemperatuur boven 60°C of een uitlaattemperatuur boven 120°C;
5. De luchtstroom in de bovenstaande tabel zijn de waarden onder de omstandigheden van 20°C en 1 atm;
6. Raadpleeg onze technische afdeling voor capaciteiten die niet in de catalogus staan.
7. Voor modelselectie van eenfasige hogesnelheidscentrifugaal vacuümpomp, neem contact op met de Technische Afdeling van ons bedrijf.
Ventilatorstructuur
Gs serie centrifugaalventilator kenmerkt zich door een eenfasige cantilever, axiale inlaat en radiale afvoerstructuur. Lucht komt de zuigleiding en het
inlaatgeleidingsvinnenapparaat binnen vanaf de inlaatfilterinstelling. De hoofdaandrijfmotor is verbonden met de koppeling en de opvoertoestel. Bij het starten

drijft de opvoertoestel de ternaire gemengde semi-open waaier aan om gas van stroom te voorzien, en het gas wordt afgevoerd via een schoepeloze diffuser en

een voluutkamer.

GS Serie Ventilator Prestatiecurve
GS Serie centrifugaalventilator kenmerkt zich door een eenfasige cantilever, axiale inlaat en radiale afvoerstructuur. Lucht komt de zuigleiding en het

inlaatgeleidingsvinnenapparaat binnen vanaf de inlaatinstelling. De hoofdaandrijfmotor is verbonden met de koppeling en de opvoertoestel. Bij het starten

drijft de opvoertoestel de ternaire gemengde semi-open waaier aan om gas van stroom te voorzien, en het gas wordt afgevoerd via een schoepeloze diffuser en een voluutkamer.
Ventilatorbesturingssysteem

Hoge graad van automatisering en betrouwbaar

Gebruikmakend van een zelflerend intelligent instrument of programmeerbare logische besturing (PLC) en een man-machine conversatie-interface voor het gehele draaiproces, wat automatische/handmatige aanpassing van de luchtstroom kan realiseren. Het GS-serie ventilatorbesturingssysteem omvat: ventilator, opvoertoestel, motor, smeerstati

on, inlaatfilter, regelbare ontlastklep, asvibratie, anti-surge systeem, etc. Het heeft een digitaal display touchscreen bedieningspaneel en kan de volledige besturing en regulering uitvoeren via de bijbehorende software. Ondertussen kan het verschillende storingen registreren en storingen intelligent diagnosticeren en

de oorzaak van storingen suggereren.

De cruciale componenten voor het automatische besturingssysteem zijn geïmporteerde componenten om de nauwkeurigheid, betrouwbaarheid en eenvoudig onderhoud van het besturingssysteem te garanderen.

Afstandsmonitoring

Het besturingssysteem kan de gemeten gegevens verzenden via internet of GPRS-zender. Klanten kunnen inloggen op onze website (Http://www.bk.com.cn) om de draaiende toestand te monitoren; ondertussen zal ons bedrijf deze periodiek monitoren en belangrijke monitorpunten of abnormale informatie via korte berichten of e-mail naar

klanten sturen. Dit afstandsmonitoringsysteem is een verdere garantie voor de veilige werking van de ventilator.

Belangrijkste kenmerken

Ontworpen voor afvalwaterzuivering en beluchtingsapplicaties

Eenfasige hogesnelheidscentrifugaalstructuur
