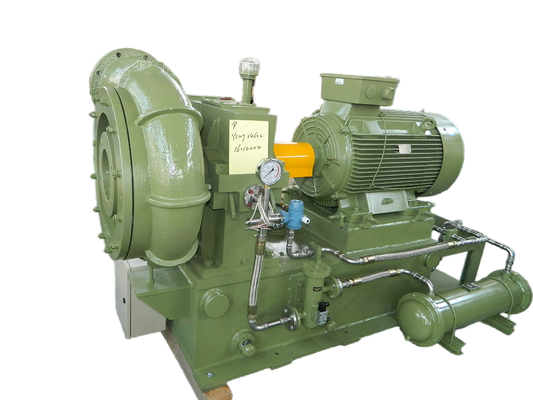

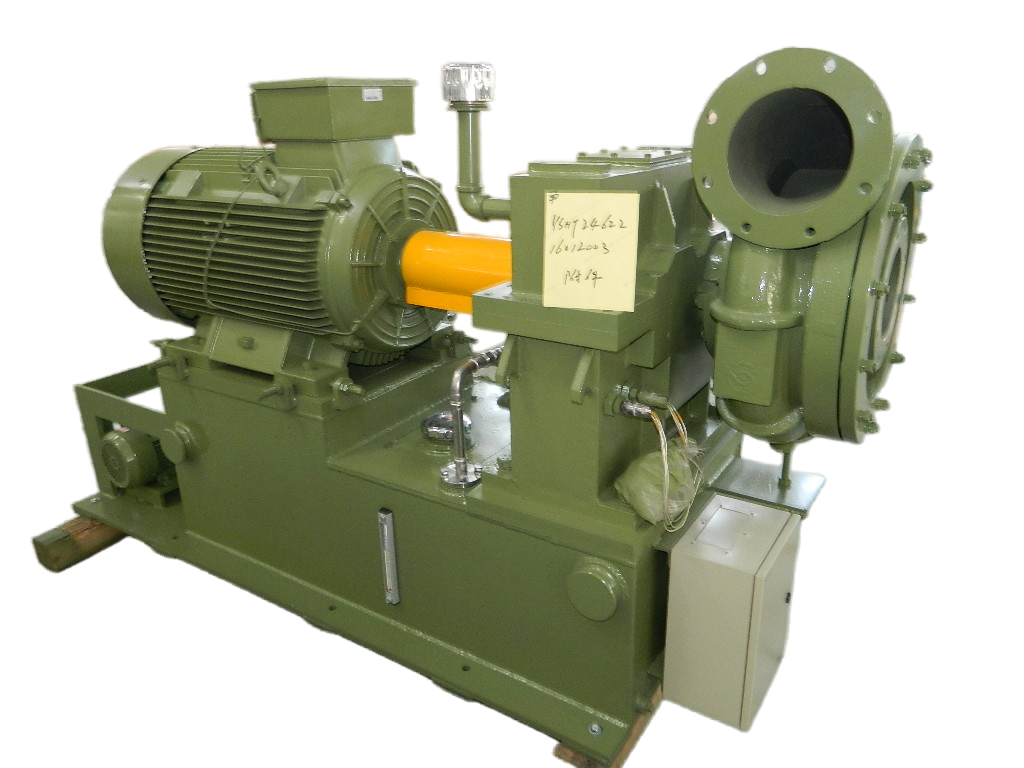

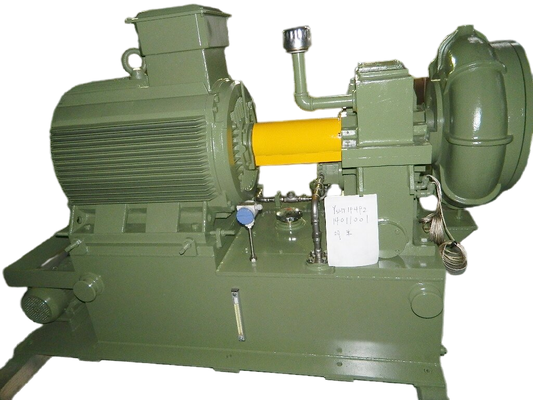

GS160-serie 50-100 Kpa Druk, eenstadium hoge snelheid centrifuge ventilator
Over GS.
De GS-serie,eenstadiumcentrifugeblazer met hoge snelheid,is speciaal ontworpen voor de beluchting van afvalwater.stikstofdioxide en andere niet-corrosieve gassen.
De Gs-blazer wordt gekenmerkt door een brede toepassingsmogelijkheid, aanzienlijke energiebesparing, kleine oppervlakte en gemakkelijke installatie, bediening en onderhoud.
Specificaties
|
型 号
Model
|
druk
Druk
|
风量
Luchtstroom
|
功率
Kracht
|
| |
Kpa |
m3/min |
KW |
| GS160-1.5 |
50 |
160 |
185 |
| GS160-1.6 |
60 |
160 |
220 |
| GS160-1.7 |
70 |
160 |
250 |
| GS160-1.8 |
80 |
160 |
280 |
| GS160-1.9 |
90 |
160 |
280 |
| GS160-2.0 |
100 |
160 |
315 |
Opmerkingen:
1De ontladingsdruk is ontworpen tot 198 Kpa (A), de toepassingsomvang: 145-198 Kpa (A) of de drukverhouding ε is 1.5 ≤ε≤1.96
2.stofgehalte en andere vaste onzuiverheden ≤ 10 mg/m3;
3.De motor moet speciaal zijn wanneer de zeespiegel hoger is dan 1000 m;
4.Het is niet geschikt voor een inlaattemperatuur van meer dan 60 °C of een uitlaattemperatuur van meer dan 120 °C;
5.De luchtstroom in bovenstaand blad is de waarde bij 20°C en 1 atm;
6- Raadpleeg onze technische afdeling voor de capaciteit die niet in de catalogus staat vermeld.
7.Voor de keuze van het model van eenfasige centrifuge vacuümpomp met hoge snelheid kunt u contact opnemen met de technische afdeling van ons bedrijf.
Toepassingen
a. Voor de cementindustrie: cementvervoerblazer, ventilatie, enz.
b. Voor afvalwaterzuiveringssystemen: beluchtingsblazer, terugspoelblazer, enz.
c. voor pneumatisch vervoer: voor het vervoer van poedermaterialen, zoals meel, cement, zand, graan, enz.
d. Voor stofverzameling, stofreiniging, ventilatie in een fabriek, ziekenhuis, gebouw, enz.
e. Voor elektriciteitscentrales: gastransport, zuurstofverhoging, ventilatie, stofreiniging, enz.
Structuur van de blazer
De centrifuge blazer van de G-serie is voorzien van een eenstadium kantilever, een axiale inlaat en een radicale ontlading.Lucht komt in de zuigpijp en de inlaat gids blaas apparaat van de inlaat filter instelling.De hoofddrijvende motor is verbonden met de koppeling en de step-upbox.
De step-upversnellingsbak stuwt de drievoudige gemengde half-opende wervel om gas te produceren voor energie,en de gasontlading via een diffusor zonder schep en een volute kamer.
Hoofdkenmerken
·Goeie aerodynamische prestaties: drievoudige semi-open gemengde-stroom-draaibank die wordt gebruikt voor niet gemakkelijk te veroorzaken wervelingen en voor kleine luchtstroomverliezen.
·De efficiëntiecurve van de eenheid is vlak wanneer deze wordt aangepast met een inlaatgeleidingsvlies en kan zelfs onder niet-ontworpen bedrijfsomstandigheden een goed energiebesparend effect bereiken.
·Compacte structuur,kleine vloeroppervlakte,gemakkelijke bediening.
·De schroef is vervaardigd van hoogwaardige luchtvaartaluminiumlegering, bewerkte door geïmporteerd vijfcoördinatenverbindingsbewerkingscentrum met een kleine bochtfout.Het heeft betrouwbare pneumatische prestaties en een hoog rendement.Het kan 15 tot 25% energie besparen in vergelijking met de meeste Roots-blazers.
·De wervelkolom en de versnellingsraten zijn van integrale structuur, waardoor het mechanische verlies aanzienlijk wordt verminderd.
·Spelvormige versnellingsbanden voor goede stabiliteit, lage trillingen, lage geluidsdruk en lange levensduur bij hoge snelheden.
·Special tilt pad lager: door speciale tilt pads heeft het product een hoge stabiliteit bij hoge snelheden.
·Hoge mate van automatische besturing, goede betrouwbaarheid.
Montage tekening van het pakket van de blazer
Standaardtoevoer van het toepassingsgebied
1Blower Hoofdstuk
2. Inlaatleidingsvlies
3. Inlaat geluidsdemper
4. flexibele verbinding van roestvrij staal
5. High speed versnellingsbak
7Afvoerventiel
8Controleerventiel
9. Basiskader
10. smeersysteem
11. PLC-besturingsdoos
12Motor.
