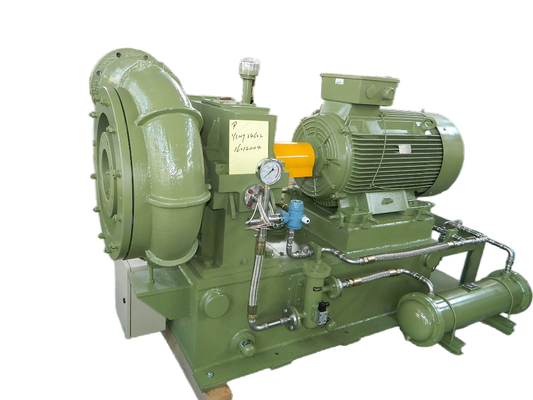

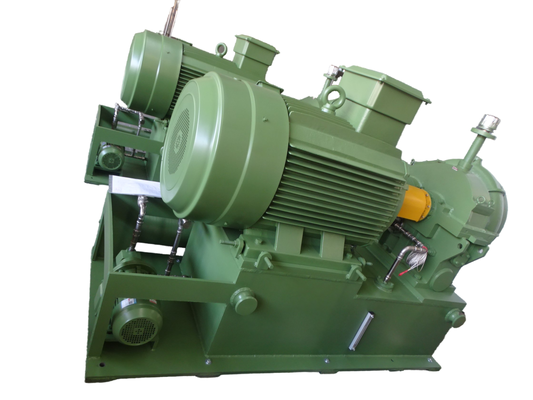

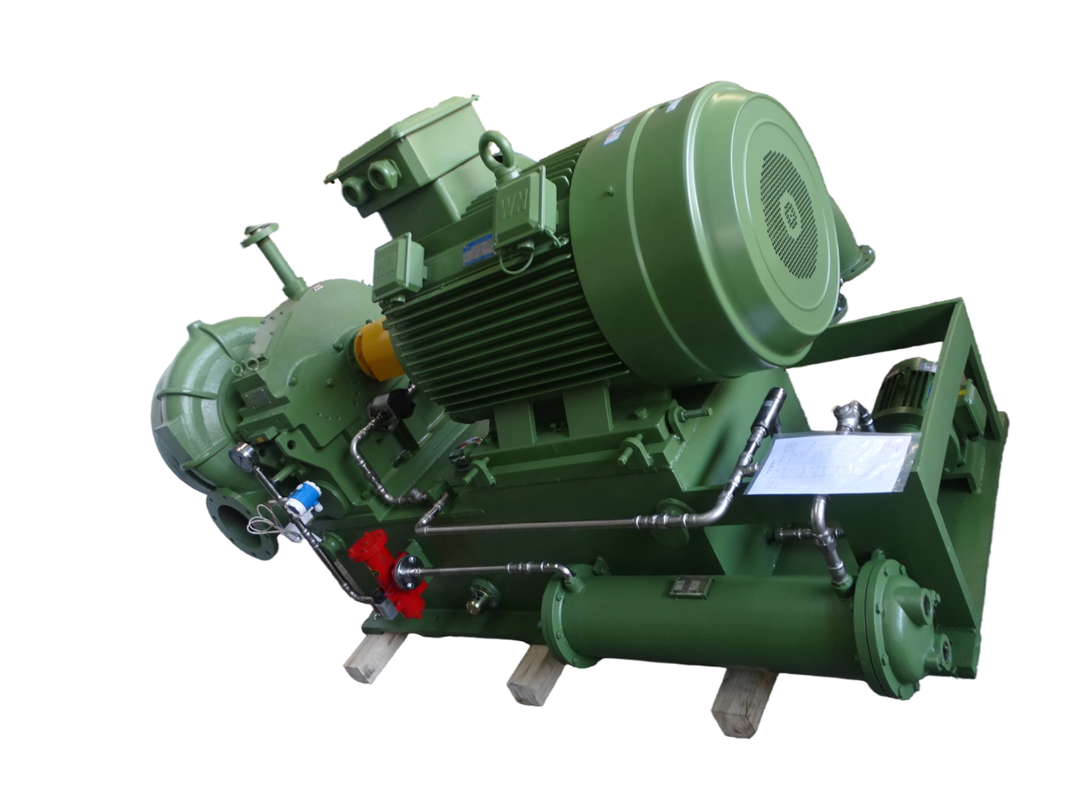

GS180-serie 50-100 Kpa Druk, eenstadium Centrifugal Blower

Opmerkingen:

1. De persdruk is ontworpen voor 198 Kpa (A), het toepassingsbereik: 145-198 Kpa (A) of de drukverhouding ε is 1. 5 ≤ε≤1 . 9 6;

2. Stofgehalte en andere vaste onzuiverheden ≤10 mg/m3;

3. De motor moet speciaal zijn als het zeeniveau hoger is dan 1000 meter;

4. Het is niet geschikt voor een inlaattemperatuur van meer dan 60 ℃ of een uitlaattemperatuur van meer dan 120 ℃;

5. De luchtstroom in het bovenstaande blad is de waarde in de toestand van 20 ℃ en 1 atm;

6. Raadpleeg onze technische afdeling voor de capaciteit die niet in de catalogus staat.

7. Neem voor de modelkeuze van een eentraps hogesnelheidscentrifugaalvacuümpomp contact op met de technische afdeling van ons bedrijf.

1, Inlaatleischoepenapparaat

De inlaatleischoepen zijn samengesteld uit negen schoepen en worden vóór de waaier geïnstalleerd. De open mate ervan wordt geregeld door een elektrische operator. Wanneer de elektrische operator een 4-20mA-signaal ontvangt van het bedieningspaneel, wordt de open graad van de schoepen aangepast (de waarde van de open graad wordt zowel op het paneel van de elektrische operator als op het bedieningsscherm weergegeven), zodat het inlaatleischoepenapparaat kan werken voordat gas in de waaier stroomt en de functie van luchtstroomaanpassing van 45-100% realiseert.

2, voluut

De meest geschikte slakkenhuisrunner wordt gebruikt voor betrouwbare pneumatische prestaties, hoge efficiëntie en voor het bereiken van alle multivariate efficiëntie tot 85%.

3, opstapdoos

Het tandwiel is voorzien van een spiraalvormig opvoertandwiel. Het gare is diffusiegehard en levert uitstekende prestaties bij rotatie op hoge snelheid en een lange levensduur.

Er wordt gebruik gemaakt van een glijlager met een Babbitt-metalen oppervlak. Het lager heeft een smeerfilm nodig om de as te ondersteunen en te koelen. Het wordt gekenmerkt door lage wrijving, hoge klopvastheid, betrouwbare prestaties en een lange levensduur.

4, hoog rendement waaier

De waaier, die van het ternaire gemengde semi-open type is, is ontworpen door de driedimensionale theorie. De curve voor de waaier wordt terugkerend geselecteerd om te simuleren

werkende staat op de computer, en beter passend voor de daadwerkelijke gasstroom. Ondertussen vermindert het de schoepvervorming veroorzaakt door middelpuntvliedende kracht en verbetert de efficiëntiebetrouwbaarheid.

Het geavanceerde verbindingstype wordt toegepast voor de waaier en de hogesnelheidsas. Vóór levering worden oversnelheids- en dynamische balanstests van de waaier uitgevoerd om de hoge prestaties van de ventilator te garanderen.

Het materiaal van de waaier is optioneel, aero-metaal of roestvrij staal of andere materialen beschikbaar volgens de wensen van de klant.

Blower structuur

De centrifugaalventilator uit de Gs-serie heeft een eentraps cantilever, een axiale inlaat en een radicale afvoerstructuur. Lucht komt in de zuigleiding en het inlaatleischoepenapparaat vanuit de inlaatfilterinstelling. De hoofdaandrijfmotor is verbonden met de koppeling en de opstapkast. Bij het starten,

de opwaartse tandwieloverbrenging drijft de ternaire gemengde halfopen waaier aan om gas voor kracht te maken, en de gasafvoer via een schoepenloze diffuser en een slakkenhuiskamer.

Belangrijkste kenmerken

· Goede aerodynamische prestaties: ternaire, halfopen waaier met gemengde stroming, die niet gemakkelijk vortex veroorzaakt en een klein luchtstroomverlies veroorzaakt.

·Aangepast door de inlaatleischoep is de efficiëntiecurve van de unit vlak en zelfs onder niet-ontworpen bedrijfsomstandigheden kan een goed energiebesparend effect worden bereikt.

·Compacte structuur, klein vloeroppervlak, eenvoudige bediening.

· De waaier is gemaakt van een zeer sterke luchtvaartaluminiumlegering, machinaal bewerkt door een geïmporteerd bewerkingscentrum met vijf coördinatenkoppelingen met een kleine curvefout. Het heeft betrouwbare pneumatische prestaties en een hoog rendement, terwijl het 15% -25% energie kan besparen in vergelijking met de meeste Roots-blowers.

· De waaier en het versnellingsmechanisme hebben een integrale structuur, waardoor het mechanische verlies aanzienlijk wordt verminderd.

· Spiraalvormige versnellingsuitrusting voor goede stabiliteit, weinig trillingen, weinig geluid en een lange levensduur bij hoge snelheden.

·Speciaal kantelkussenlager: door speciale kantelkussens heeft het product een hoge stabiliteit bij gebruik op hoge snelheid.

· Hoge mate van automatische controle, goede betrouwbaarheid.

Montagetekening blowerpakket

Standaard levering van scope

1. Blazer Hoofdgedeelte

2. Inlaatleischoep

3. Inlaatdemper

4. Flexibele verbinding van roestvrij staal

5. Hogesnelheidsversnellingsbak

7. Afvoerklep

8. Terugslagklep

9. Basisframe

10. Smeermiddelsysteem

11. PLC-besturingskast

12. Motor
