Professionele Fabrikant van Diverse Soorten Ventilators

|
| Plaats van herkomst: | China |
| Merknaam: | BK |
| Certificering: | ISO9001/ISO14001 |
| Modelnummer: | Yu-EG100 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | de uitvoer standaard houten geval |
| Levertijd: | 15 tot 30 werkdagen, hangt van ordebedrag en specificatie af |
| Levering vermogen: | 20 sets per maand |
| Capaciteit: | 4.29-9.81m3/min | Lossings differentiële druk: | 10-70KPA |
|---|---|---|---|
| Droeg Grootte: | DN100 (4“) | Koeltype: | Water |
| Verbindingstype: | Gedreven riem | Riem en katrol: | Biogas, afvalgas, het explosieve middelgrote vervoeren |
| Markeren: | de ventilator van het stortplaatsgas,aardgasventilator |
||

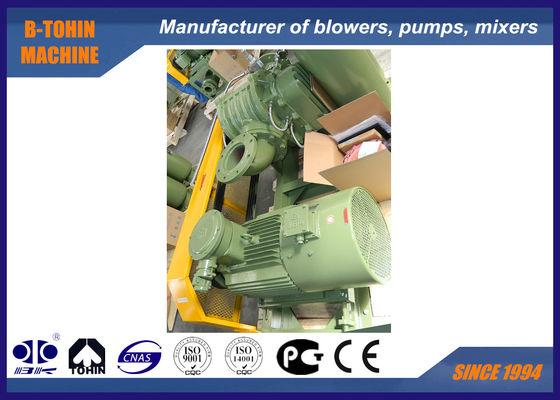

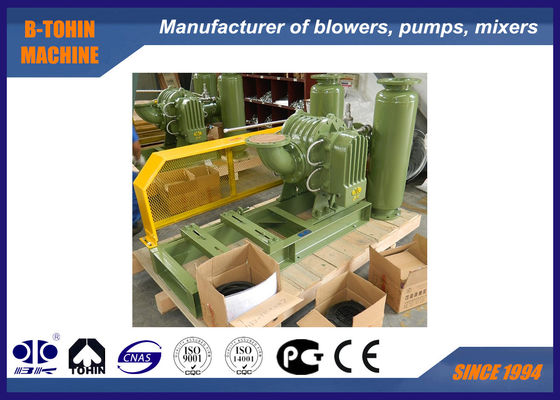

Corrosieve de Ventilator van het Gebruiksbiogas, alkali en zure van gaswortels ventilator
Eigenschappen
1. De compacte structuur, inham en afzet zelfde bouw, diverse soorten installatie typt
2. Integrale structuur van drijvende kracht en schacht, stabieler in verrichting
3. Waterkoelingsstructuur die de het werkvoorwaarde kan verbeteren om te dragen vermijdend over temperatuur het toenemen.
4. Goed het bespuiten van speciale deklaag (PTFE) met corrosieweerstand en stok op de drijvende kracht en de delen die de stroom contacteren.
5. De ventilator wordt ontworpen voor de toepassing van speciaal middel van zuur, alkali en ander corrosief gas.
Specificaties
|
Model |
Yu-EG100 |
|
Luchtcapaciteit |
4.29-9.81m3/min |
|
Lossings differentiële druk |
10-70KPA |
|
Roterende snelheid |
1000-1600rpm |
|
Het koelen watervolume |
10 l/min. |
|
Motortype |
2.2-18.5KW 380/400/415/440V, 3PHASES, 50/60HZ, explosiebestendige typemotor |
|
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
|
Installatietype |
Norm: verticaal type |
|
N.W. van ventilator zonder motor |
255kg |
|
Verpakkingsgrootte ong. |
1.45*1.0*1.35m (length*width*height) |
Parameterblad
| Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
| Snelheid t/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-B.V. 5006 |
100 (4“) | 1000 | 5.75 | 1.78 | 5.33 | 2.98 | 5.01 | 4.52 | 4.74 | 5.19 | 10 |
| 1150 | 6.77 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | |||
| 1250 | 7.44 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | |||
| 1350 | 8.12 | 2.40 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | |||
| 1500 | 9.13 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | |||
| 1600 | 9.81 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 | |||
| Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
| Snelheid t/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-B.V. 100 |
100 (4“) | 1000 | 4.50 | 6.39 | 4.29 | 7.58 | 10 | ||||
| 1150 | 5.52 | 7.34 | 5.31 | 8.72 | 5.10 | 9.83 | |||||
| 1250 | 6.19 | 7.98 | 5.98 | 9.47 | 5.78 | 10.69 | |||||
| 1350 | 6.87 | 8.62 | 6.66 | 10.23 | 6.45 | 11.55 | |||||
| 1500 | 7.88 | 9.58 | 7.67 | 11.37 | 7.47 | 12.83 | |||||
| 1600 | 8.56 | 10.22 | 8.35 | 12.13 | 8.14 | 13.68 | |||||
Structuur van ventilator hoofdlichaam
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. de vacuümdruk verlicht klep
3. controleklep
4. inhamknalpot (met filter)
5. lossingsknalpot
6. openbare basis (met riemdekking)
7. rubber flexibel verbinding en schokstootkussen
8. katrol
9. drukmaat
10. riem
11. bouten en noten en andere verbindingsdelen
12. motor
