Professionele Fabrikant van Diverse Soorten Ventilators
 |
| Plaats van herkomst: | China |
| Merknaam: | BK |
| Certificering: | ISO9001/ISO14001 |
| Modelnummer: | Yu-EG100A |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | de uitvoer standaard houten geval |
| Levertijd: | 15 tot 30 werkdagen, hangt van ordebedrag en specificatie af |
| Levering vermogen: | 20 sets per maand |
| Capaciteit: | 6.72-15.73m3/min | Lossings differentiële druk: | 10-80kpa |
|---|---|---|---|
| Droeg Grootte: | DN100 (4“) | Koeltype: | Water |
| Verbindingstype: | Gedreven riem | Riem en katrol: | Biogas, afvalgas, het explosieve middelgrote vervoeren |
| Hoog licht: | de ventilator van het stortplaatsgas,aardgasventilator |
||

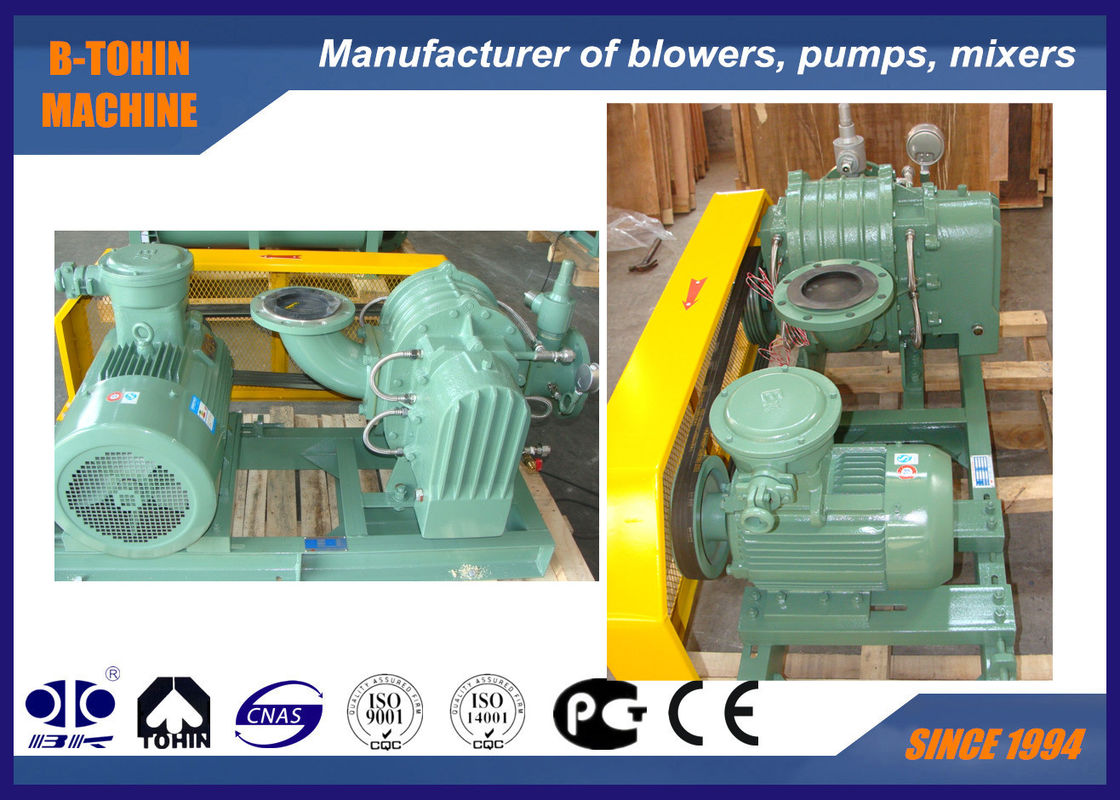

De Ventilator van het kwabbiogas, alkali en bio de wortelsventilator van het gasgebruik, explosiebestendig type
Eigenschappen
1. De compacte structuur, inham en afzet zelfde bouw, diverse soorten installatie typt
2. De drijvende kracht en de schacht zijn gegoten als geheel deel voor vlotte verrichting.
3. De waterkoelingsstructuur wordt goedgekeurd voor het beschermen van het dragen tegen het oververhitten.
4. Alle delen van de stroompassage worden bespoten met speciale deklaag (PTFE), die van goed corrosieweerstand wordt gekenmerkt.
5. De ventilator wordt ontworpen voor de toepassing van speciaal middel van zuur, alkali en ander corrosief gas.
Specificaties
|
Model |
Yu-EG100A |
|
Luchtcapaciteit |
6.72-15.73m3/min |
|
Lossings differentiële druk |
10-80KPA |
|
Roterende snelheid |
850-1400rpm |
|
Het koelen watervolume |
10 l/min. |
|
Motortype |
4-30KW 380/400/415/440V, 3PHASES, 50/60HZ, explosiebestendige typemotor |
|
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
|
Installatietype |
Norm: verticaal type |
|
N.W. van ventilator zonder motor |
435kg |
|
Verpakkingsgrootte ong. |
1.9*1.2*1.35m (length*width*height) |
Parameterblad
| Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
| Snelheid t/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-B.V. 100A |
100 (4“) | 850 | 9.01 | 2.58 | 8.42 | 4.55 | 7.98 | 6.11 | 7.61 | 8.02 | 10 |
| 1000 | 10.84 | 3.03 | 10.25 | 5.35 | 9.81 | 7.19 | 9.45 | 9.44 | |||
| 1150 | 12.67 | 3.49 | 12.08 | 6.15 | 11.64 | 8.27 | 11.28 | 10.85 | |||
| 1250 | 13.89 | 3.79 | 13.31 | 6.69 | 12.87 | 8.99 | 12.50 | 11.80 | |||
| 1400 | 15.73 | 4.25 | 15.14 | 7.49 | 14.70 | 10.07 | 14.33 | 13.21 | |||
| Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
| Snelheid t/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-B.V. 100A |
100 (4“) | 850 | 7.28 | 10.16 | 7.00 | 12.07 | 6.72 | 13.98 | 10 | ||
| 1000 | 9.12 | 11.95 | 8.83 | 14.20 | 8.55 | 16.45 | 8.31 | 18.70 | |||
| 1150 | 10.95 | 13.75 | 10.67 | 16.33 | 10.39 | 18.92 | 10.14 | 21.51 | |||
| 1250 | 12.17 | 14.94 | 11.89 | 17.75 | 11.61 | 20.57 | 11.36 | 23.38 | |||
| 1400 | 14.00 | 16.73 | 13.72 | 19.88 | 13.44 | 23.03 | 13.20 | 26.18 | |||
Structuur van ventilator hoofdlichaam
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. de vacuümdruk verlicht klep
3. controleklep
4. inhamknalpot (met filter)
5. lossingsknalpot
6. openbare basis (met riemdekking)
7. rubber flexibel verbinding en schokstootkussen
8. katrol
9. drukmaat
10. riem
11. bouten en noten en andere verbindingsdelen
12. motor
