Plaats van herkomst: | China |
Merknaam: | BK |
Certificering: | ISO9001/ISO14001 |
Modelnummer: | BV7011 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Onderhandelbaar |
Verpakking Details: | Ventilator van de reekswortels van de uitvoer erft de standaard houten caseAbout BKW BKW het ontwerp |
Levertijd: | 5 tot 20 werkdagen, hangt van ordebedrag en specificatie af |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 80 sets per maand |
Type: | vacuümsauction, wortelstype | Luchtcapaciteit: | 11.41-31.51 m3/min |
---|---|---|---|
Discharge differential pressure: | -10KPA ~-40KPA | Motorvermogen: | 11-15/18.5-22/30/37-45 kW |
Afvoergat: | DN150 ((6 ̊) | Koeltype: | Lucht |
Aangedreven type: | gedreven motor, verbonden door riem en katrol | Gewicht: | 477 kg |
stichtingsbout: | 4-M16*400 | Snelheid: | 700-1500 t/min |
Markeren: | wortelstype vacuümpomp,de pomp van de luchtventilator |

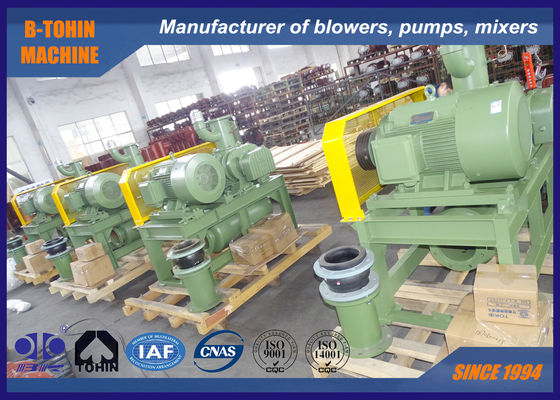

Gegote ijzeren wortels blazer Vacuümpomp, vacuüm wortels blazer, vacuüm lucht overbrengen
Over de BK vacuümpomp.
Op basis van onze BK-serie positieve Roots blazer, hebben we BK vacuümpomp ontwikkeld voor vacuüm toepassing.
De maximale vacuümdruk kan -40KPA bereiken.het is het betrouwbare en perfecte product vanwege de goede vacuümprestaties en de stabiele vacuümluchtcapaciteit.
Specificaties
Model |
BV7011 |
Inlaatdimensie | DN 150 |
Afmetingen van de uitlaat | DN 150 |
Luchtcapaciteit |
11.41-31.51m3/min |
Afvoerdifferentialdruk |
-10 ~ -40 KPA |
Rotatiesnelheid |
700 tot en met 1500 tpm |
Motortype |
11-15/18.5-22/30/37-45 kW |
Motormerk |
Standaard: Siemens Beide of Wannan motor |
Motordoeltreffendheidsgraad | IE3 |
Isolatie klasse Moror | F, stijgende temperatuur B |
Klasse motorbescherming | IP55 |
Typ van installatie |
Standard: horizontaal type. |
N.W. van blazer zonder motor |
477 kg |
Verpakkingsgrootte Ongeveer. |
1.8*1.2*2.0m (lengte*breedte*hoogte) |
Parameterblad
Model | Port Dia (MM) |
Versnelling | Inlaatcapaciteit (m3/min) en asvermogen (KW) | |||||||
-0,1 kgf/cm2 | -0,2 kgf/cm2 | -0,3 kgf/cm2 | -0,4 kgf/cm2 | |||||||
-1000 mmH2O | -2000 mmH2O | -3000 mmH2O | - 4000 mmH2O | |||||||
-0,01Mpa | -0,02Mpa | -0,03Mpa | -0,04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV7011 | 150 (((6") | 700 | 13.57 | 3.77 | 12.67 | 6.60 | 11.97 | 8.98 | 11.41 | 11.87 |
850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | ||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | ||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | ||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | ||
1500 | 31.51 | 8.07 | 30.61 | 14.13 | 29.91 | 19.24 | 29.35 | 25.43 |
Montage tekening van het pakket van de blazer
Verticale installatie ook beschikbaar
BVUitleg van de afmetingen | Eenheid: mm | |||||||||||||||||
Type |
Port Dia |
Motorvermogen |
Een | B. | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Gewicht ((in kg) |
BV7011 | 150 (((6") | 11 ¢15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 477 |
18.5 ¢ 22 | 457 | 550 | ||||||||||||||||
30 | 497 | 590 | ||||||||||||||||
37 ¢ 45 | 559 | 652 | ||||||||||||||||
Standaard accessor- Ja.Deze zijn onder meer: inlaat, uitlaatmuffler, negatieve drukmeter, basis, gordeldoek, vacuümklep, driehoekige gordel. | ||||||||||||||||||
Het bovenstaande gewicht is alleen van toepassing op standaardaccessoires, exclusief motor. |
Standaardtoevoer van het toepassingsgebied
1. hoofdarm van de blazer
2. vacuümveiligheidsventiel
3. inlaat geluidsdemper
4. afsluitingsdemper
5. openbaar terrein (met gordelbedekking)
6. rubberen flexibele verbinding en schokkussing
7. blaaskraan
8. drukmeter
9. gordel
10. bouten en moeren en andere verbindingsdelen
11. motor
