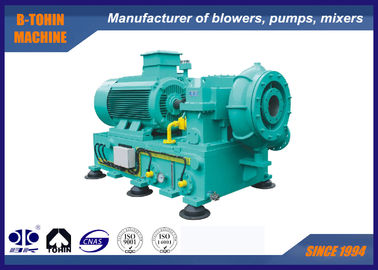

120m3 per Minieme Enige Stadium Centrifugaalventilator, aretionmengapparaat, de ventilator van de inhamvin

GS120-2.0

Afvoer differentiële druk

100KPA

Motorvermogen

250KW

Luchtcapaciteit

120m3/min

Motortype

380/400/415/440V/6KV/10KV, 3FASEN, 50/60HZ

Toepassingen

positie — voor de ventilatorwaaier

• Functie — Niet alleen voor het aanpassen van de ventilatorcapaciteit binnen 45% - 100%, maar ook voor het garanderen dat de ventilator de hoogste efficiëntie bereikt binnen zijn aanpassingsbereik, vooral wanneer de operationele parameters afwijken van de ontworpen gegevens (lage temperatuur of lage druk).

  ---

• Aanpassing — automatische of handmatige bediening door op het touchscreen van de ventilatorregelbox te klikken. Onder automatische bediening wordt de inlaatregelklep aangepast door een elektrische operator met een ingestelde verhouding nadat deze een 4-20mA DC-signaal heeft ontvangen, terwijl onder handmatige bediening of onderhoudstoestand de klep handmatig wordt aangepast.

  ---

• 2. Volwassen spiraalontwerp

Betrouwbare pneumatische prestaties, hoge efficiëntie, multi-variabele efficiëntie van 85%.

3. Waaier met hoge efficiëntie

De curve voor de waaier wordt geselecteerd op basis van simulaties van de werkomstandigheden op de computer, en past beter bij de werkelijke gasstroom.

• Gemaakt van luchtvaartaluminiumlegering of roestvrij staal, open pad naar achteren gebogen (met een minimale hellingshoek van 6 graden), oppervlak fijn bewerkt.

  ---

• 4. Opvoertandwielkaststructuur en lager met hoge betrouwbaarheid

De tandwielkast heeft een horizontaal gesplitste structuur, de spiraalkast is verbonden met de onderste kast en gescheiden van de bovenste kast, waardoor de benodigde tijd voor het verwijderen van de kastdeksel wordt verkort.

• Hoge-snelheidsas maakt gebruik van harde stuwschijftechnologie, hoge efficiëntie en laag mechanisch verlies bevestigd door lijncontact.

• ---

  Elliptisch (verspringend) lager gebruikt voor groot tandwiel, kantelplaatlager voor hogesnelheidstandwiel.
• De as van de ventilator en het tandwiel is gemaakt van warmtebehandeld smeedstaal en correct geslepen. Elke horizontale kritische snelheid ligt binnen het bereik van ±15% van de normale snelheid, en de torsieresonantiesnelheid ligt binnen het bereik van ±10% van de draaisnelheid, alle roterende delen zijn dynamisch gebalanceerd.

  ---

• Het opvoertandwiel is van het type parallelle as met schuine vertanding met een integraal klein tandwiel en roterende as.

  ---

• Gemaakt van oppervlaktegehard smeedlegeringsstaal en nauwkeurig geslepen, is de service-index van het tandwiel ten minste 1,8.

• ---

  5. Hoge-precisie tandwielaandrijving

Tandwiel van betere kwaliteitsklasse aangenomen

• De precisiegraad van het tandwiel is gestabiliseerd op ISO1328 5~4

  ---

• De precisiegraad kan 3 bereiken.

  ---

• Precisiegraad gelijk aan de standaard AGMA of DIN
• 6. Verbinding tussen waaier en hogesnelheidsas

Gebruik het verbindings type van rechte spie (pen) en driehoekige as

• Het maximale vermogen dat het kan overbrengen bereikt 3.000 kW.

  ---

• Gemakkelijk te monteren en te demonteren zonder beschadiging van onderdelen

  ---

• 7. Afdichtingen met hoge prestaties

Het materiaal van de afdichtingen is een legering met zachte textuur. (spiraalafdichting gebruikt)

• Betrouwbare functie, lange levensduur

  ---

• Geen lekkageprobleem

  ---

• Lage onderhoudskosten, gemakkelijk te vervangen

  ---

• Energieverbruik verlaagd door geen wrijving

  ---

• Operationeel resultaat
