Plaats van herkomst: | China |
Merknaam: | BK |
Certificering: | ISO9001/ISO14001 |
Modelnummer: | Yu-EG6005 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | de uitvoer standaard houten geval |
Levertijd: | 15 tot 30 werkdagen, hangt van ordebedrag en specificatie af |
Levering vermogen: | 20 sets per maand |
Capaciteit: | 3.84-11.59m3/min | Lossings differentiële druk: | 10-80kpa |
---|---|---|---|
Droeg Grootte: | DN80 (3“) | Koeltype: | Water |
Verbindingstype: | Gedreven riem | Riem en katrol: | Biogas, afvalgas, het explosieve middelgrote vervoeren |
Hoog licht: | de ventilator van het stortplaatsgas,aardgasventilator |

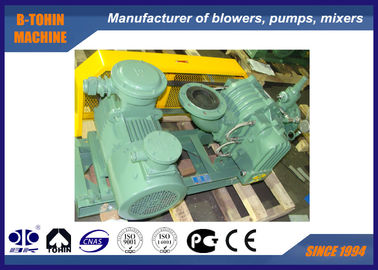

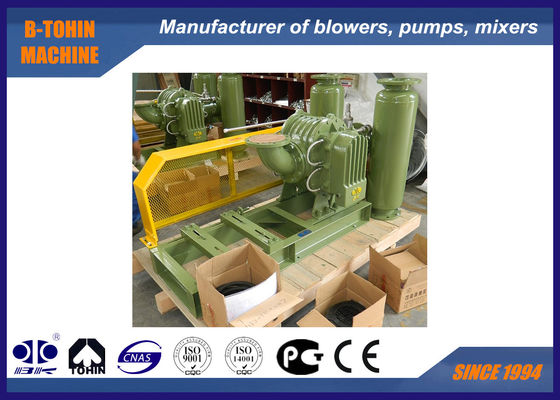

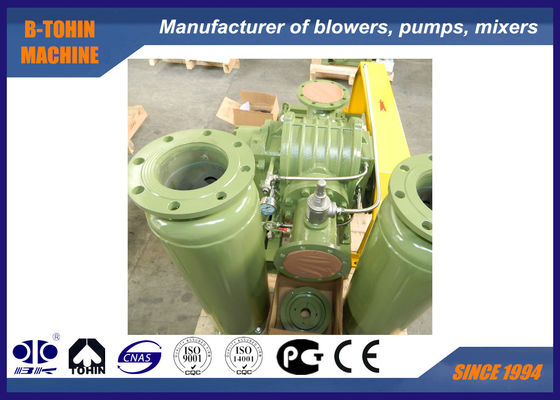

Ventilator van het kwab vervoert de Roterende Biogas, anticorrosief, brandbaar gas ventilator
Eigenschappen
1. Compacte structuur, inham en afzet zelfde bouw, veelvormige montagemanieren
2. Integrale structuur van drijvende kracht en schacht, die Th-afvalligheid van afzonderlijk type kan vermijden.
3. Waterkoelingsstructuur die de het werkvoorwaarde kan verbeteren om te dragen en levensduur verlengen.
4. Goed het bespuiten van speciale deklaag (PTFE) met corrosieweerstand en stok op de drijvende kracht en de delen die de vloeistof contacteren.
5. De ventilator wordt ontworpen voor het vervoeren van het speciale middel van zuur, alkali en ander corrosief gas.
Specificaties
Model |
Yu-EG6005 |
Luchtcapaciteit |
3.8411.59m3/min |
Lossings differentiële druk |
10-80KPA |
Roterende snelheid |
8501650rpm |
Het koelen watervolume |
8 l/min. |
Motortype |
2.2-22KW 380/400/415/440V, 3PHASES, 50/60HZ, explosiebestendige typemotor |
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
Installatietype |
Norm: verticaal type |
N.W. van ventilator zonder motor |
290kg |
Verpakkingsgrootte ong. |
1.55*1.0*1.35m (length*width*height) |
Parameterblad
Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
Snelheid t/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-B.V. 6005 |
80 (3“) | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 8 |
1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | |||
1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | |||
1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | |||
1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | |||
1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | |||
1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 |
Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
Snelheid t/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-B.V. 6005 |
80 (3“) | 850 | 4.07 | 6.12 | 3.84 | 7.28 | 8 | ||||
1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | |||
1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | |||
1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | |||
1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | |||
1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | |||
1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 |
Structuur van ventilator hoofdlichaam
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. de vacuümdruk verlicht klep
3. controleklep
4. inhamknalpot (met filter)
5. lossingsknalpot
6. openbare basis (met riemdekking)
7. rubber flexibel verbinding en schokstootkussen
8. katrol
9. drukmaat
10. riem
11. bouten en noten en andere verbindingsdelen
12. motor
