Professionele Fabrikant van Diverse Soorten Ventilators
 |
| Plaats van herkomst: | China |
| Merknaam: | BK |
| Certificering: | ISO9001/ISO14001 |
| Modelnummer: | Yu-EG150 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | de uitvoer standaard houten geval |
| Levertijd: | 15 tot 30 werkdagen, hangt van ordebedrag en specificatie af |
| Levering vermogen: | 20 sets per maand |
| Capaciteit: | 13.81-29.26m3/min | Lossings differentiële druk: | 10-70KPA |
|---|---|---|---|
| Droeg Grootte: | DN150 (6“) | Koeltype: | Water |
| Verbindingstype: | Gedreven riem | Riem en katrol: | Biogas, afvalgas, het explosieve middelgrote vervoeren |
| dragend merk: | NSK, SKF, FAG | Verbindingsmerk: | SKF |
| Riemmerk: | Martexwell | Materialen van knalpot: | Roestvrij staal |
| Hoog licht: | de ventilator van het stortplaatsgas,aardgasventilator |
||

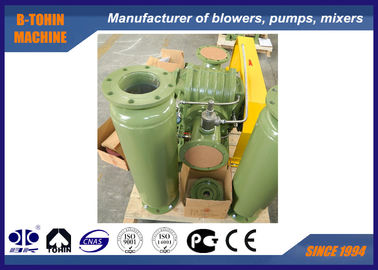

De Ventilator van het Steenkolengasbiogas voor brandbaar en corrosief gasgebruik, DIIBT4-motorventilator
Ongeveer yu-B.V.
Sinds gevestigd, heeft B-Tohin geavanceerde technologie en materiaal en ontwikkelde nieuwe producten constant ingevoerd. Yu-B.V. is de typeventilator een nieuw vriendelijk product dat het omhulsel en de rotoren met een laag bedekkend met speciale anticorrosieve materialen heeft. Het is van toepassing op de levering van speciaal gas, speciaal voor het vervoeren van biogas.
Specificaties
|
Model |
Yu-EG150 |
|
Luchtcapaciteit |
13.81-29.26m3/min |
|
Lossings differentiële druk |
10-70KPA |
|
Roterende snelheid |
850-1400rpm |
|
Het koelen watervolume |
15 l/min. |
|
Motortype |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ, explosiebestendige typemotor |
|
Motormerk |
Norm: Siemens Beide of Wannan-motor De motor van Siemens en ABB-voor uw optie |
|
Installatietype |
Norm: verticaal type |
|
N.W. van ventilator zonder motor |
530kg |
|
Verpakkingsgrootte ong. |
2.0*1.4*1.65m (length*width*height) |
* Paitning-de kleur en het installatietype kunnen aan orde worden gemaakt.
Parameterblad
| Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
| Snelheid t/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-B.V. 150 |
150 (6“) | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
| 1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
| 1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
| 1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
| 1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | |||
| Model |
Haven Dia (mm) |
Inhamcapaciteit (m3/min) en schachtmacht (kW) onder diverse druk |
Het koelen water |
||||||||
| Snelheid t/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-B.V. 150 |
150 (6“) | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
| 1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
| 1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
| 1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
| 1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | |||||
Materialenlijst
|
Nr. |
Deelnaam |
Qty. |
Materialen |
|
Nr. |
Deelnaam |
Qty. |
Materialen |
|
1 |
Cilinder |
1 |
HT200 |
|
17 |
Het gat van de penspeld |
4 |
|
|
2 |
Aandrijvingsendplate |
1 |
HT200 |
|
18 |
Toestelendplate |
1 |
HT200 |
|
3 |
Koelsysteem |
|
|
|
19 |
Vetpottenbakker |
2 |
45# |
|
4 |
Vetuitsteeksel |
4 |
koper |
|
20 |
Ronde noot |
2 |
45# |
|
5 |
Gasverbinding |
8 |
PTFE |
|
21 |
Olieverbinding |
2 |
FPM |
|
6 |
Olieverbinding |
4 |
FPM |
|
22 |
O-ring |
2 |
FPM |
|
7 |
Aandrijvingsdrijvende kracht |
1 |
QT500 |
|
23 |
Intern konisch tandwiel |
2 |
20CrMnTi |
|
8 |
O-ring |
8 |
FPM |
|
24 |
Klemnoot |
2 |
45# |
|
9 |
Olieverbinding |
1 |
FPM |
|
25 |
Juiste kraag |
2 |
45# |
|
10 |
Lager |
2 |
GCr15 |
|
26 |
De dekking van de olietank |
1 |
HT200 |
|
11 |
Sleutel |
1 |
45# |
|
27 |
Olie vlakke maat |
1 |
hars |
|
12 |
De dekking van de aandrijvingsdrijvende kracht |
1 |
45# |
|
28 |
De vlinderlente |
2 |
65Mn |
|
13 |
Sprongring |
2 |
65Mn |
|
29 |
Eindewasmachine |
2 |
Q235 |
|
14 |
Gedreven drijvende kracht |
|
QT500 |
|
30 |
Magnetismestop |
1 |
|
|
15 |
Gedreven drijvende krachtdekking |
1 |
45# |
|
31 |
Lager |
2 |
GCr15 |
|
16 |
O-ring |
2 |
FPM |
|
32 |
Schachtkoker |
4 |
45# |
Het assembleren van tekening van ventilatorpakket
Standaardlevering van werkingsgebied
1. schachtventilator
2. de vacuümdruk verlicht klep
3. controleklep
4. inhamknalpot (met filter): roestvrij staal
5. lossingsknalpot: roestvrij staal
6. openbare basis (met riemdekking)
7. roestvrij staal flexibel verbinding en schokstootkussen
8. katrol
9. drukmaat
10. riem
11. bouten en noten en andere verbindingsdelen
12. motor
